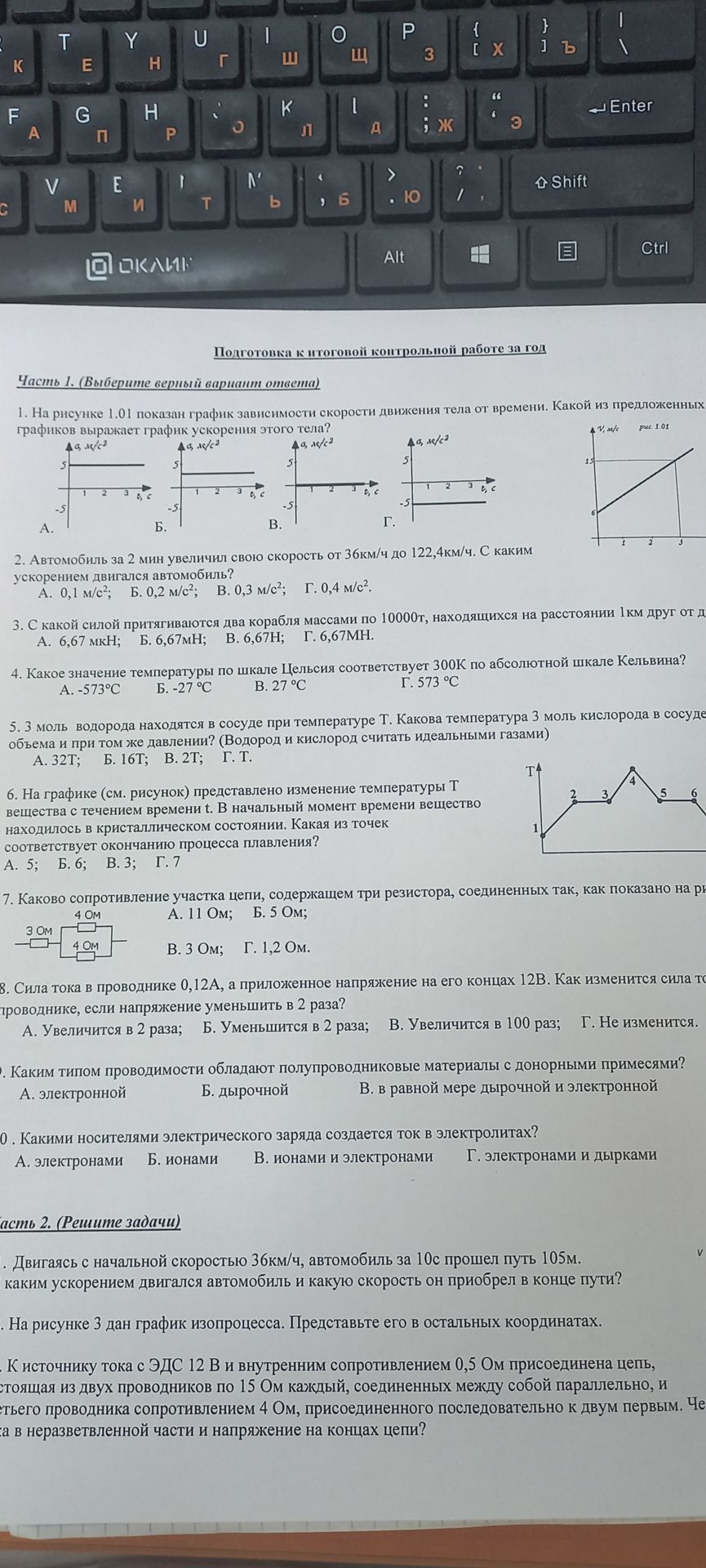

12. На рисунке 3 дан график изопроцесса. Представьте его в остальных координатах.

Решение:

На рисунке 3 изображен график изопроцесса в координатах \( P \) (давление) и \( T \) (температура). Из графика видно, что давление \( P \) прямо пропорционально температуре \( T \), что соответствует изохорному процессу (объем постоянен).

\( \frac{P}{T} = \text{const} \) (при \( V = \text{const} \))

Теперь представим этот процесс в других координатах:

1. В координатах \( P \) (давление) и \( V \) (объем):
   Так как объем \( V \) постоянен, график будет представлять собой вертикальную линию. Давление будет меняться пропорционально температуре, но на графике \( P \) от \( V \) это будет выглядеть как линия \( V = \text{const} \) с возрастающим \( P \) (поскольку \( T \) растет).
2. В координатах \( V \) (объем) и \( T \) (температура):
   Так как объем \( V \) постоянен, график будет представлять собой горизонтальную линию \( V = \text{const} \) при возрастающей температуре \( T \) (и, соответственно, давлении \( P \)).

Ответ:

1. В координатах P-V: вертикальная линия, идущая вверх.

2. В координатах V-T: горизонтальная линия, идущая вправо.
