Решебник по физике 8 класс Перышкин ФГОС §52

1. Для изучения магнитного поля можно использовать железные опилки, так как они намагничиваются и ведут себя в магнитном поле как маленькие магнитные стрелки.

2. При включении электрического тока в проводнике железные опилки придут в движение и расположатся в определенном порядке. Они образуют окружности разного радиуса с одним центром, через которой проходит проводник.

3. Линии, вдоль которых в магнитном поле располагаются оси маленьких магнитных стрелок, называют магнитными линиями.

4. Поместим вокруг проводника с током на одинаковом расстоянии от него несколько магнитных стрелок (рис.123). при включении тока магнитные стрелки повернутся так, что их оси расположатся вдоль магнитной линии, т.е. по касательным к окружности, в центре которой расположен проводник (рис.123, а). изменим направление тока в проводнике. Все магнитные стрелки повернутся на 180° (рис. 123, б). таким образом, опыт показал, что направление магнитных линий связано с направлением тока в проводнике.

5. Правило буравчика: если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока.

6. Воспользуемся железными опилками, чтобы получить представление о картине магнитного поля постоянных магнитов (рис.127). линии магнитного поля постоянного магнита – замкнутые, как и линии магнитного поля тока. Вне магнита они выходят из северного полюса магнита и входят в южный, замыкаясь внутри магнита.

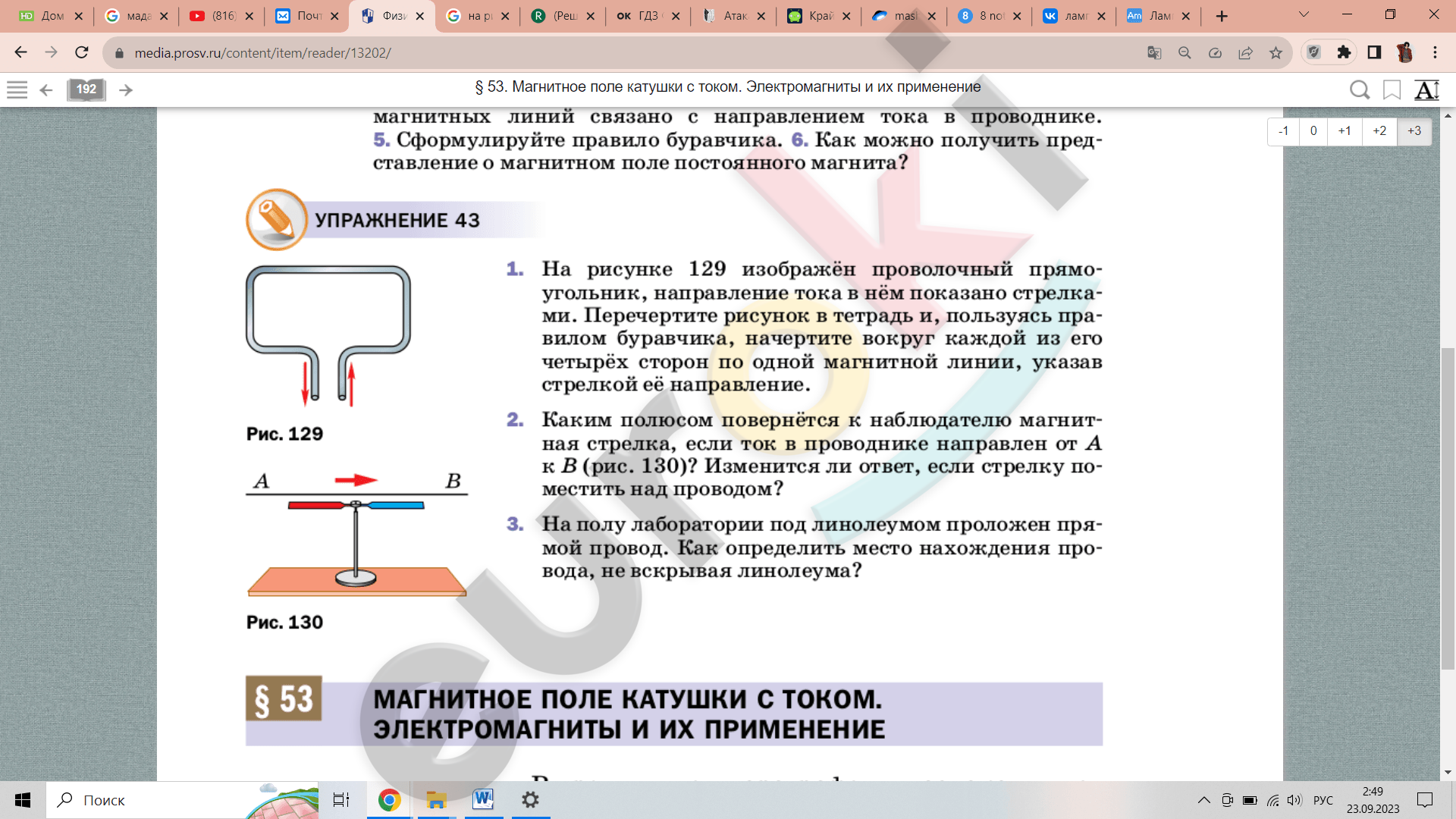

1. На проволочном прямоугольнике начертили вокруг каждой из его четырех сторон по одной магнитной линии, указав стрелкой ее направление:

2. К наблюдателю магнитная стрелка, если ток в проводнике направлен от А к В (рис. 130), повернётся южным полюсом.

Если поместить магнитную стрелку над проводником, то стрелка повернётся на 180°.

3. Местонахождения провода, не вскрывая линолеума, можно определить с помощью компаса или магнитной стрелки, так как вокруг провода с током образуется магнитное поле, которое будет взаимодействовать с полем магнитной стрелки или компаса.
