МатематикаВопрос:

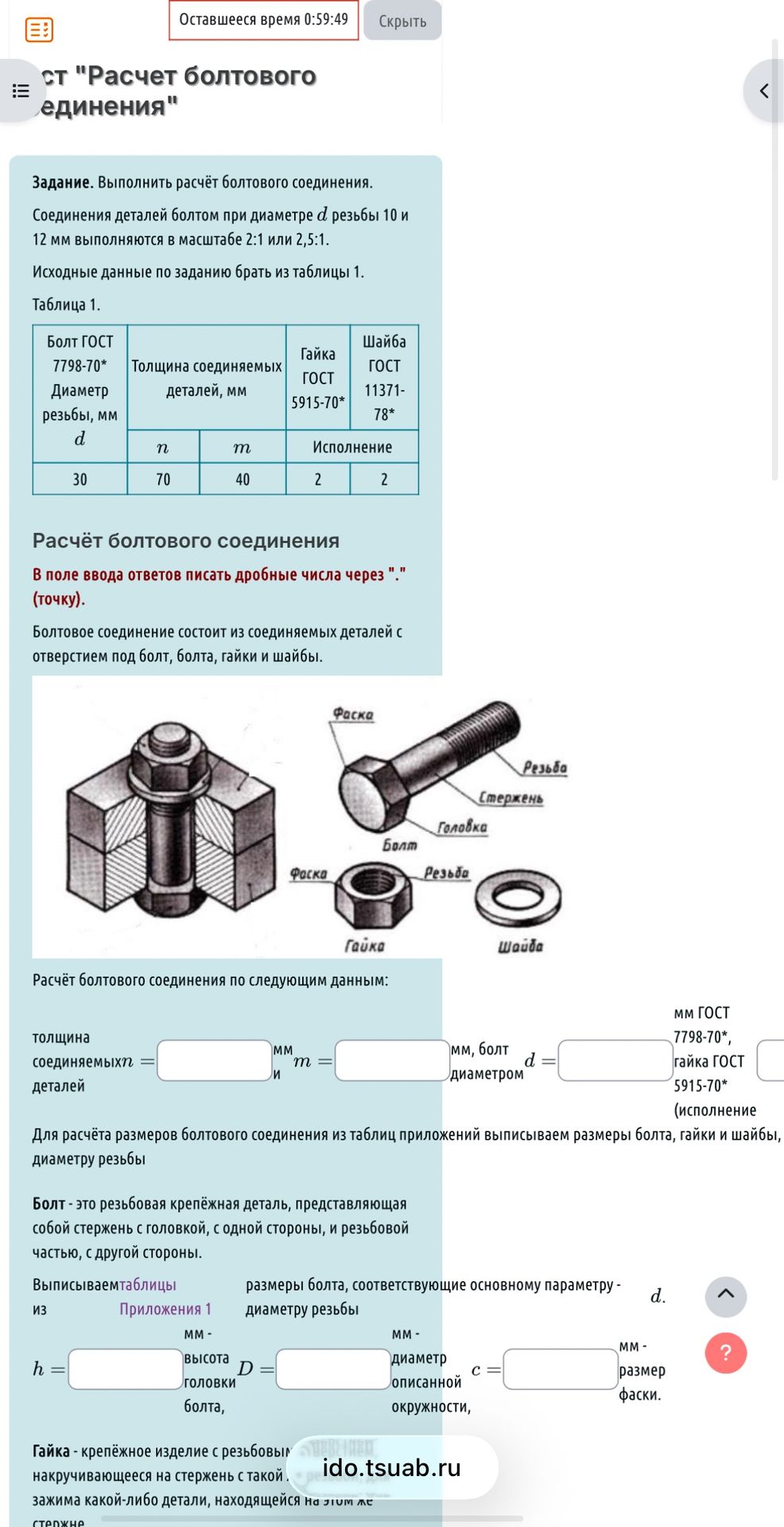

Задание. Выполнить расчёт болтового соединения. Соединения деталей болтом при диаметре d резьбы 10 и 12 мм выполняются в масштабе 2:1 или 2,5:1. Исходные данные по заданию брать из таблицы 1. Таблица 1. Болт ГОСТ 7798-70* Диаметр резьбы, мм d 30 Толщина соединяемых деталей, мм n 70 m 40 Гайка ГОСТ 5915-70* Исполнение 2 Шайба ГОСТ 11371-78* Исполнение 2 Расчёт болтового соединения В поле ввода ответов писать дробные числа через "." (точку). Болтовое соединение состоит из соединяемых деталей с отверстием под болт, болта, гайки и шайбы. Расчёт болтового соединения по следующим данным: толщина соединяемых деталей MM m = ____ MM, болт d = ____ MM и диаметром mm ГОСТ 7798-70*, гайка ГОСТ 5915-70* (исполнение Для расчёта размеров болтового соединения из таблиц приложений выписываем размеры болта, гайки и шайбы, диаметру резьбы Болт - это резьбовая крепёжная деталь, представляющая собой стержень с головкой, с одной стороны, и резьбовой частью, с другой стороны. Выписываем таблицы из Приложения 1 размеры болта, соответствующие основному параметру - d. MM - MM - MM - = D = c = высота головки болта, h диаметр описанной окружности, размер фаски. Гайка - крепёжное изделие с резьбовым накручивающееся на стержень с такой. зажима какой-либо детали, находящейся на этом стержне.
Ответ:
Расчёт болтового соединения
Исходные данные из таблицы 1:
- Толщина соединяемых деталей: \( n = 70 \text{ мм} \), \( m = 40 \text{ мм} \).
- Диаметр резьбы болта: \( d = 30 \text{ мм} \).
- Гайка: ГОСТ 5915-70, исполнение 2.
- Шайба: ГОСТ 11371-78, исполнение 2.
В поле ввода ответов писать дробные числа через "." (точку).
Заполнение полей:
Толщина соединяемых деталей: \( n = 0700 \text{ мм} \), \( m = 040 \text{ мм} \)
Болт диаметром \( d = 30 \text{ мм} \)
Гайка ГОСТ 5915-70* (исполнение 2)
Размеры болта, гайки и шайбы (по параметру d = 30 мм):
Из Приложения 1 (предполагается, что приложение содержит данные для d=30 мм):
- Высота головки болта: \( h = [значение из приложения] \text{ мм} \)
- Диаметр описанной окружности: \( D = [значение из приложения] \text{ мм} \)
- Размер фаски: \( c = [значение из приложения] \text{ мм} \)
Примечание: Значения \( h, D, c \) должны быть взяты из Приложения 1, которое отсутствует на изображении. Приведены только формы записи.
