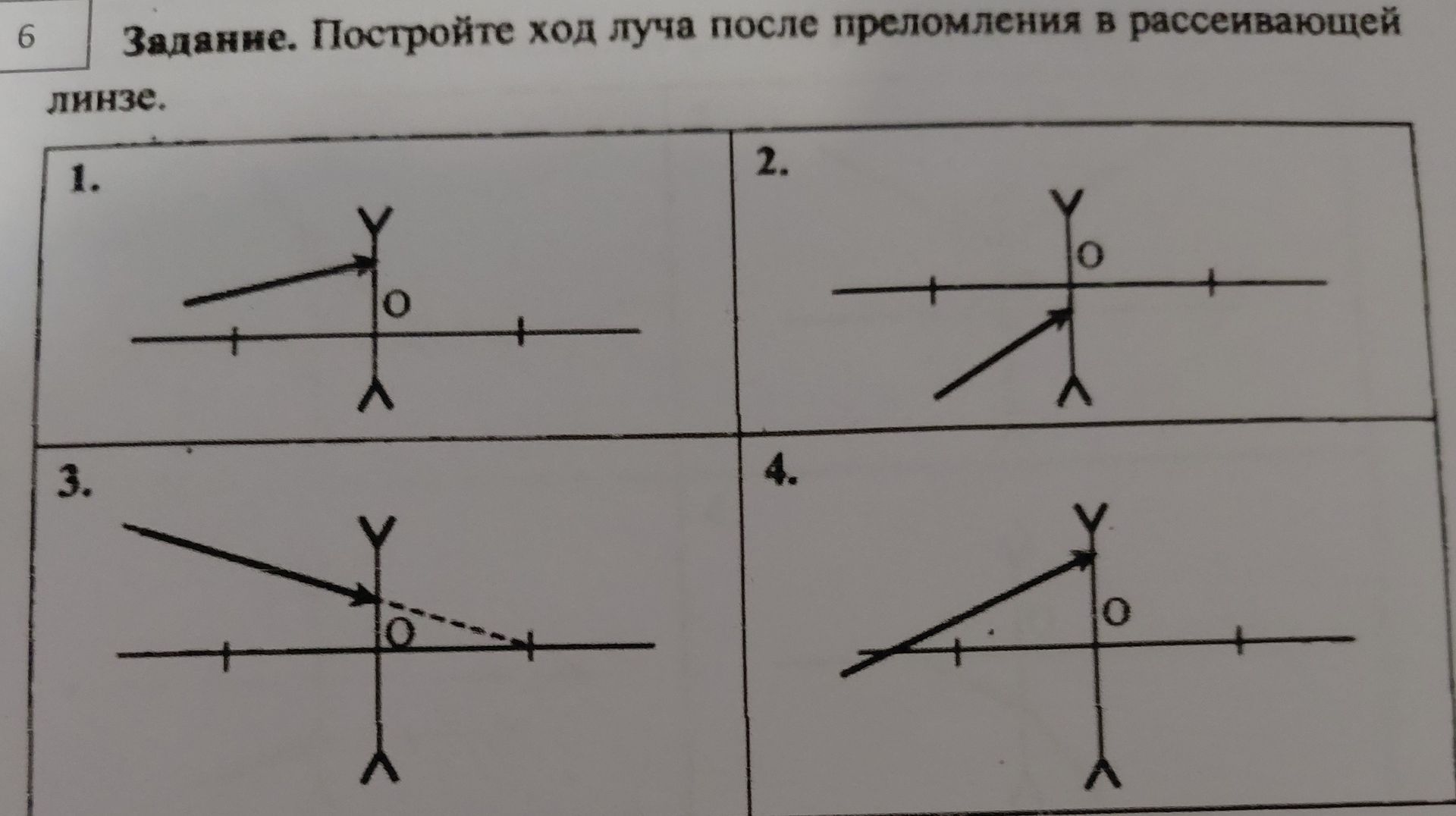

Задание. Постройте ход луча после преломления в рассеивающей линзе.

Ход луча в рассеивающей линзе

В рассеивающей линзе параллельные лучи преломляются так, будто они вышли из одного фокуса. Лучи, падающие на линзу параллельно главной оптической оси, после преломления расходятся, и их продолжения пересекаются в одной точке на главной оптической оси, называемой мнимым фокусом (F').

1. Луч, параллельный главной оптической оси: после преломления расходится так, будто вышел из мнимого фокуса F'.

2. Луч, идущий через оптический центр (O): проходит не преломляясь.

3. Луч, идущий через мнимый фокус (F'): после преломления становится параллельным главной оптической оси.

4. Луч, параллельный главной оптической оси: после преломления расходится так, будто вышел из мнимого фокуса F'.
