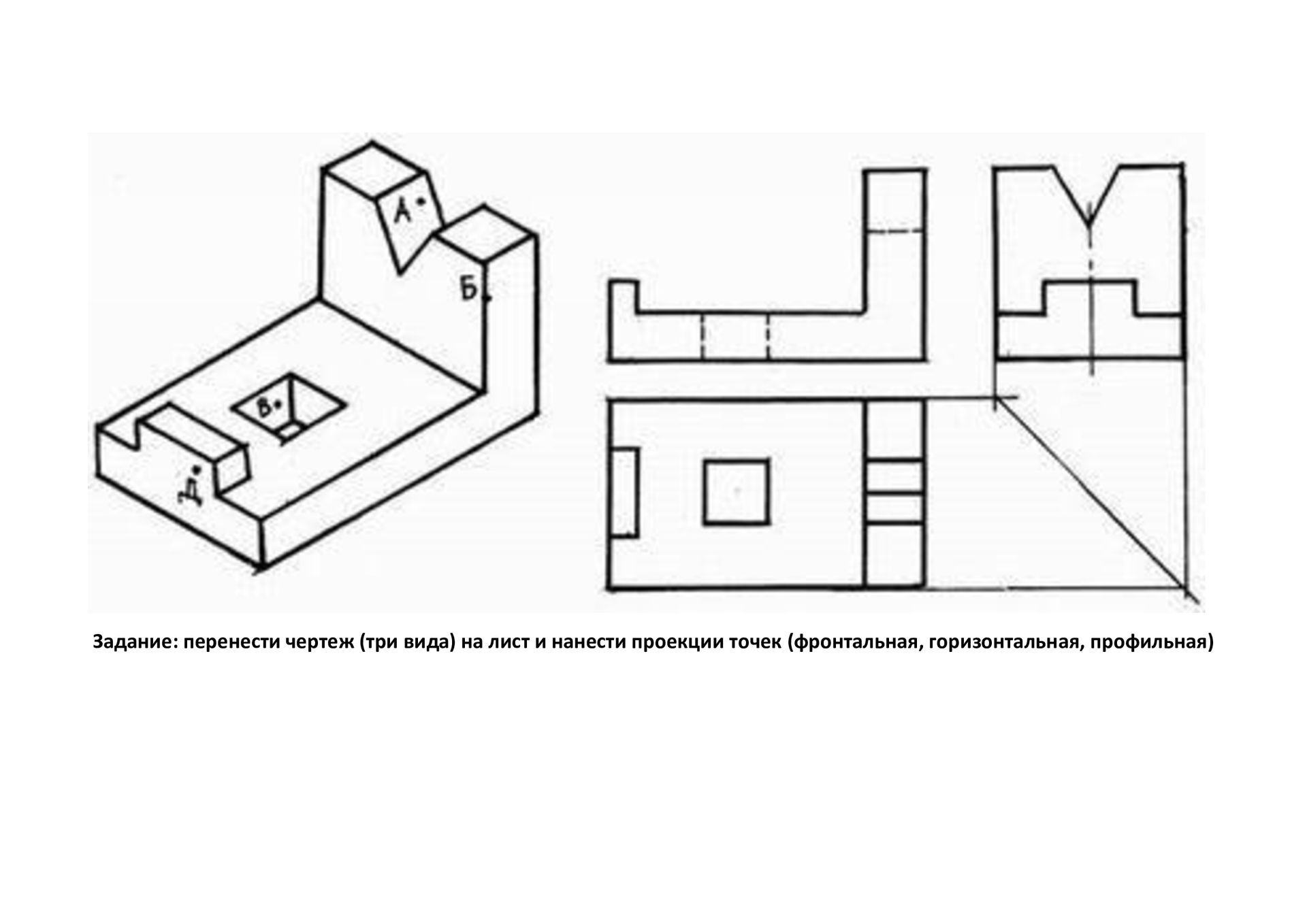

МатематикаЗадание: перенести чертеж (три вида) на лист и нанести проекции точек (фронтальная, горизонтальная, профильная)
Ответ:
Решение:
Дан чертеж детали в изометрической проекции и три вида (фронтальный, горизонтальный, профильный). Требуется нанести проекции точек А и Б на эти виды.
1. Точка А:
Фронтальный вид: Точка А находится на наклонной грани верхней части детали. На фронтальном виде она проецируется на точку, обозначенную как А.
Горизонтальный вид: Точка А проецируется на ту же линию, что и точка Б на горизонтальном виде, но дальше от передней грани.
Профильный вид: Точка А проецируется на наклонную линию, соответствующую верхней грани детали.
2. Точка Б:
Фронтальный вид: Точка Б находится на вертикальной грани стойки. На фронтальном виде она проецируется на точку, обозначенную как Б.
Горизонтальный вид: Точка Б находится на поверхности основания детали, внутри прямоугольного выреза. На горизонтальном виде она проецируется на центр этого выреза.
Профильный вид: Точка Б проецируется на переднюю грань основания детали, на линии, соответствующей нижнему краю выреза.
Примечание: Для точного нанесения проекций на виды необходимо использовать измерительные инструменты (линейку, циркуль) и соблюдать правила проецирования (линии связи).
