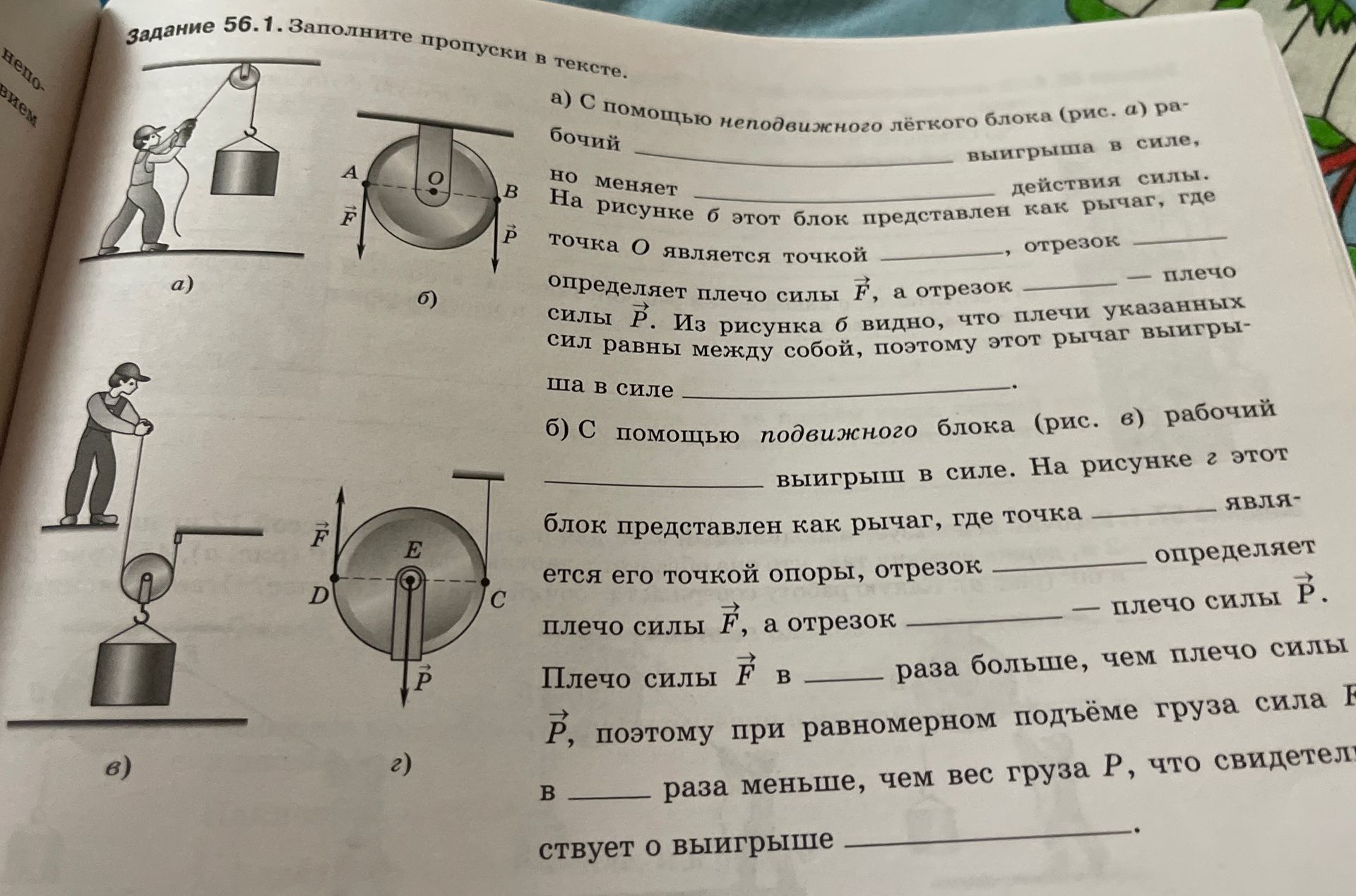

Задание 56.1. Заполните пропуски в тексте.

Решение:

a) С помощью неподвижного лёгкого блока (рис. а) рабочий не выигрывает в силе, но меняет направление действия силы. На рисунке б этот блок представлен как рычаг, где точка О является точкой опоры, отрезок F определяет плечо силы \(\vec{F}\), а отрезок P — плечо силы \(\vec{P}\). Из рисунка 6 видно, что плечи указанных сил равны между собой, поэтому этот рычаг выигрыша нет в силе.

б) С помощью подвижного блока (рис. в) рабочий выигрывает в силе. На рисунке г этот блок представлен как рычаг, где точка E является его точкой опоры, отрезок D определяет плечо силы \(\vec{F}\), а отрезок C — плечо силы \(\vec{P}\). Плечо силы \(\vec{F}\) в 2 раза больше, чем плечо силы \(\vec{P}\), поэтому при равномерном подъёме груза сила \(\vec{F}\) в 2 раза меньше, чем вес груза \(\vec{P}\), что свидетельствует о выигрыше в силе.
