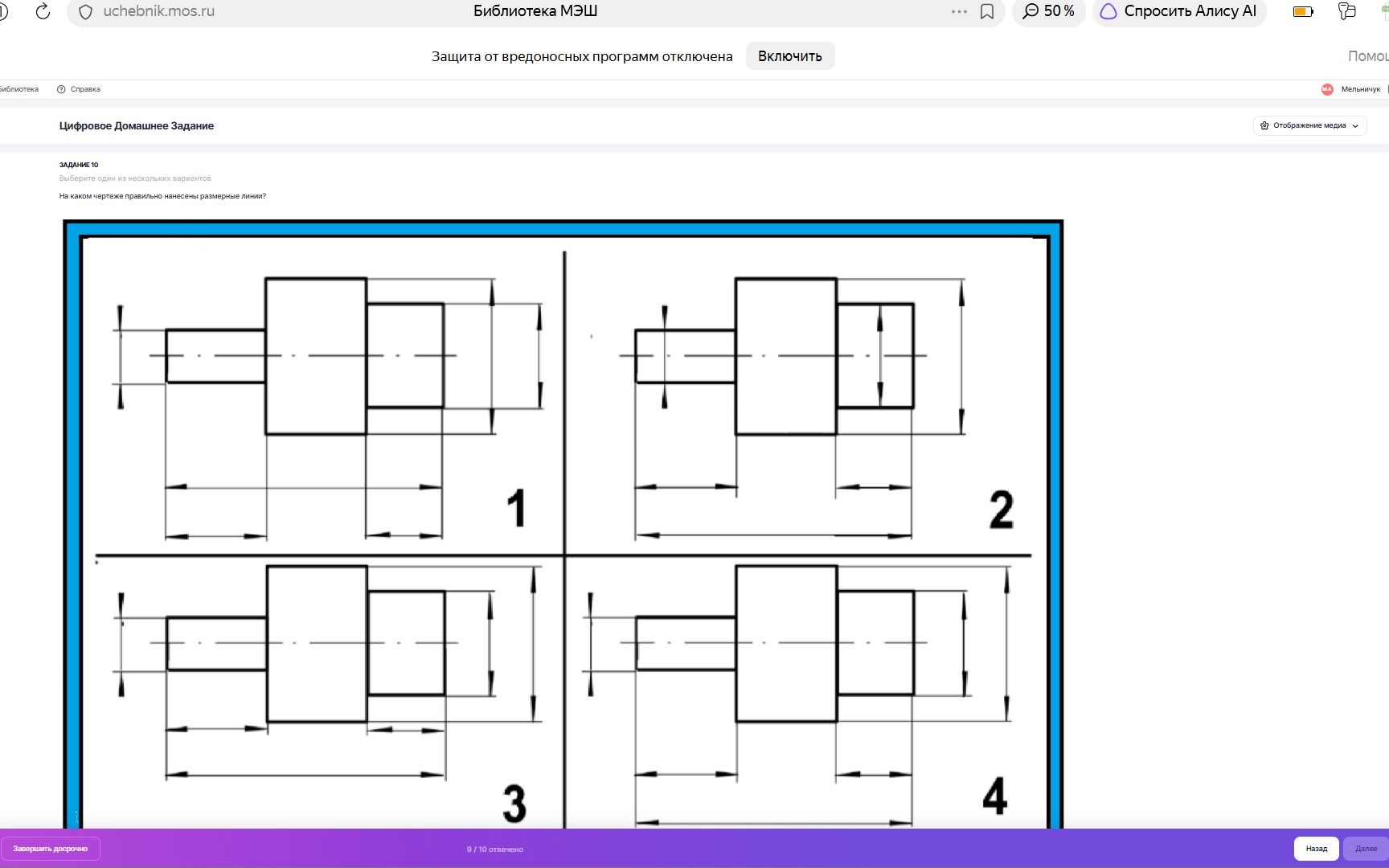

Задание 10. Выберите один из нескольких вариантов. На каком чертеже правильно нанесены размерные линии?

Размерные линии проводят вне контура детали, параллельно измеряемому отрезку; выносные линии должны выходить за концы размерной линии. Размеры отдельных ступеней располагают так, чтобы они не пересекались и были читаемы.

Этим требованиям соответствует чертёж 3: размеры нанесены снаружи детали, а размер общей длины дан отдельной размерной линией ниже.

Ответ: 3.
