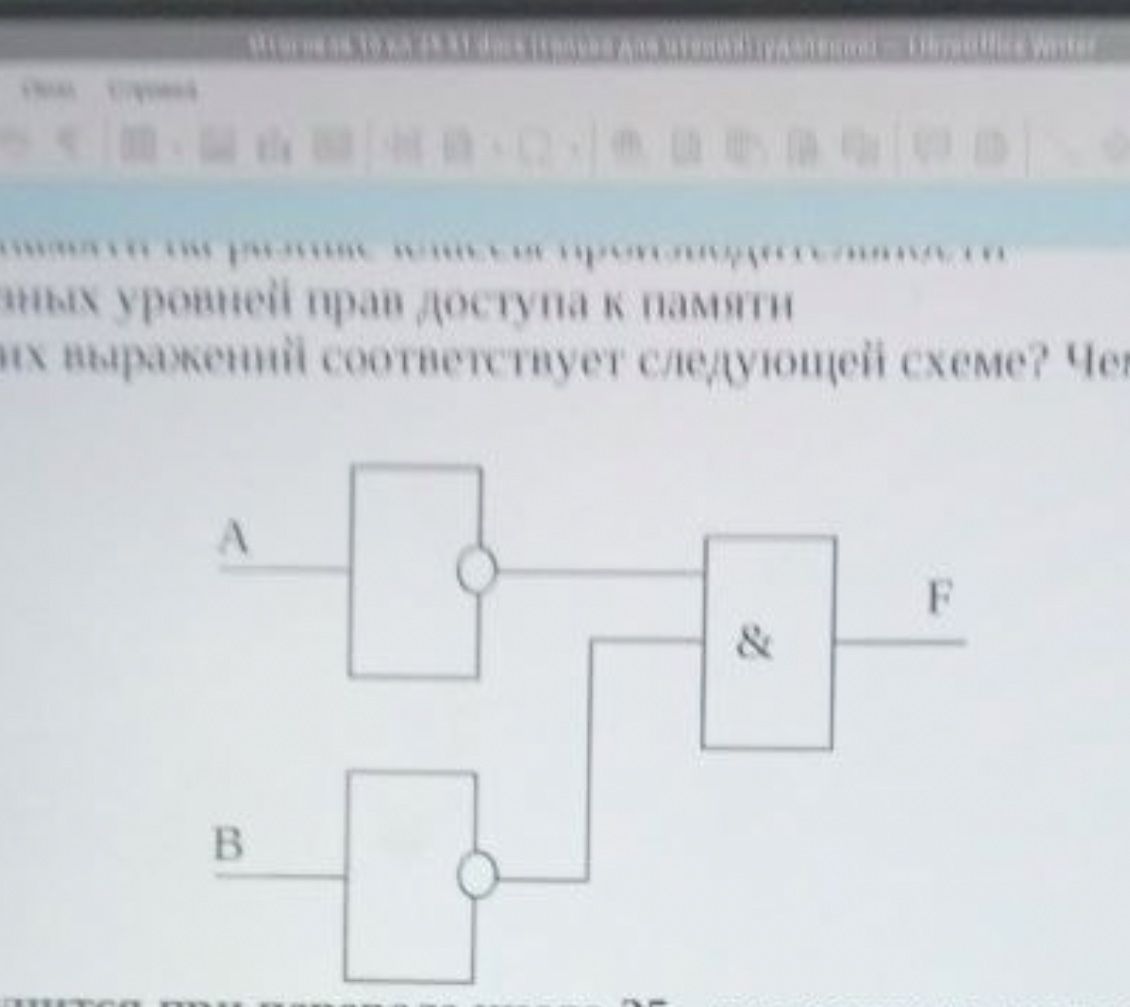

Which of the following expressions corresponds to the following circuit?

Решение:

Данная схема представляет собой логический элемент И (AND), обозначенный символом '&'. Входные сигналы - A и B, выходной сигнал - F.

Логический элемент И выдает высокий уровень (1) на выходе только тогда, когда все входные сигналы имеют высокий уровень (1).

Таким образом, выход F равен 1, если A=1 И B=1.

Это соответствует логической операции умножения.

Математическая запись будет выглядеть так:

\( F = A \land B \) или \( F = A \cdot B \)

Ответ: F = A && B
