Вычертить в масштабе 1:1 соединение двух деталей. Детали соединить до упора.

Решение:

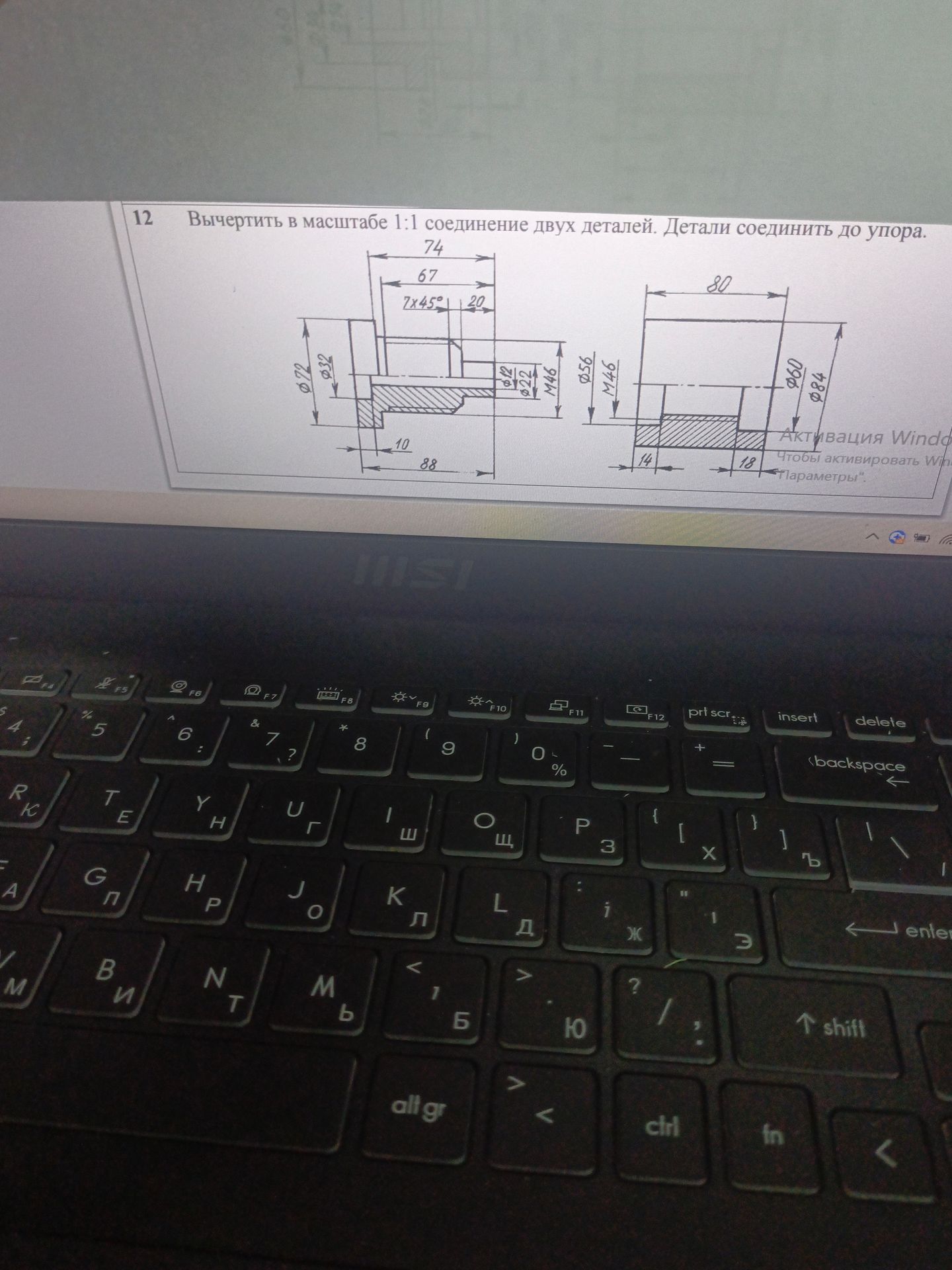

Дан чертеж двух деталей, которые нужно соединить до упора. Масштаб изображения 1:1.

На чертеже указаны размеры деталей:

• Первая деталь:
• Диаметр отверстия: \( \phi 72 \) мм.
• Диаметр вала: \( \phi 32 \) мм.
• Длина: 67 мм.
• Фаска: \( 7 \times 45^{\circ} \).
• Толщина: 10 мм.
• Общая длина: 88 мм.
• Вторая деталь:
• Диаметр: \( \phi 56 \) мм, \( M46 \).
• Диаметр: \( \phi 60 \) мм, \( \phi 84 \).
• Длина: 80 мм.
• Высота: 20 мм.
• Глубина: 14 мм, 18 мм.

Чертеж показывает, как эти две детали должны быть соединены. Соединение происходит до момента, когда одна деталь упрется в другую, согласно указанным размерам и конструктивным элементам (например, фаскам).
