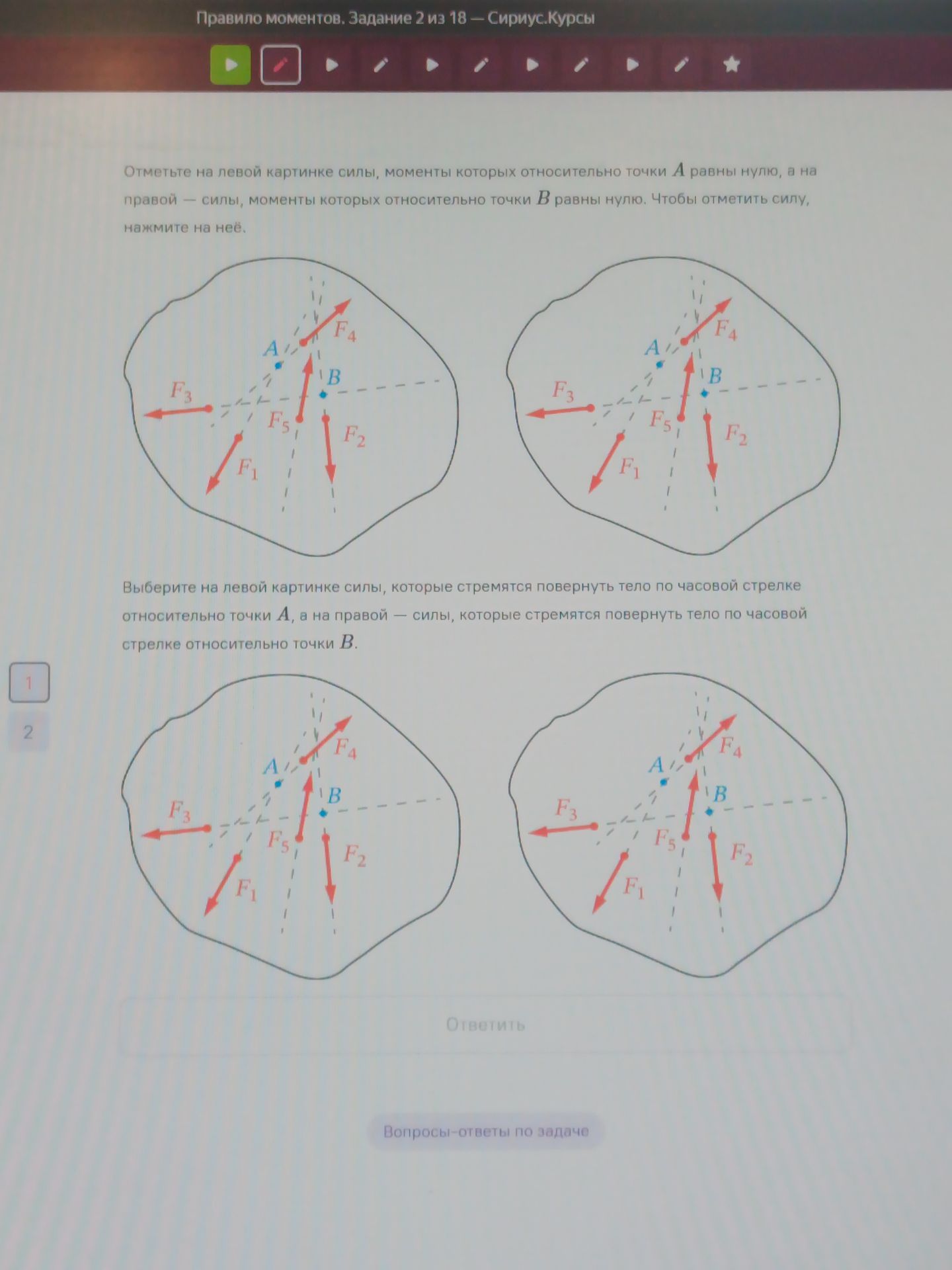

Выберите на левой картинке силы, которые стремятся повернуть тело по часовой стрелке относительно точки А, а на правой — силы, которые стремятся повернуть тело по часовой стрелке относительно точки В.

Решение:

Момент силы создаёт вращение тела. Если сила стремится повернуть тело по часовой стрелке, её момент считается отрицательным (или просто учитывается направление вращения). Момент силы равен произведению силы на плечо (расстояние от оси вращения до линии действия силы) и синуса угла между силой и радиус-вектором.

Левая картинка: Силы, стремящиеся повернуть тело по часовой стрелке относительно точки А.

• F₁: сила направлена вниз и вправо, точка приложения ниже и правее А. Создаёт вращение по часовой стрелке.
• F₂: сила направлена вниз, точка приложения ниже и правее А. Создаёт вращение по часовой стрелке.
• F₄: сила направлена вверх и вправо, точка приложения выше и правее А. Создаёт вращение по часовой стрелке.
• F₅: проходит через А, момент равен нулю.
• F₃: сила направлена влево, точка приложения левее А. Создаёт вращение против часовой стрелки.

Правая картинка: Силы, стремящиеся повернуть тело по часовой стрелке относительно точки В.

• F₁: сила направлена вниз и вправо, точка приложения ниже и правее В. Создаёт вращение по часовой стрелке.
• F₂: сила направлена вниз, точка приложения ниже и правее В. Создаёт вращение по часовой стрелке.
• F₃: сила направлена влево, точка приложения левее В. Создаёт вращение против часовой стрелки.
• F₄: сила направлена вверх и вправо, точка приложения выше и правее В. Создаёт вращение против часовой стрелки.
• F₅: проходит через В, момент равен нулю.

Ответ: На левой картинке отметьте F₁, F₂, F₄. На правой картинке отметьте F₁, F₂.
