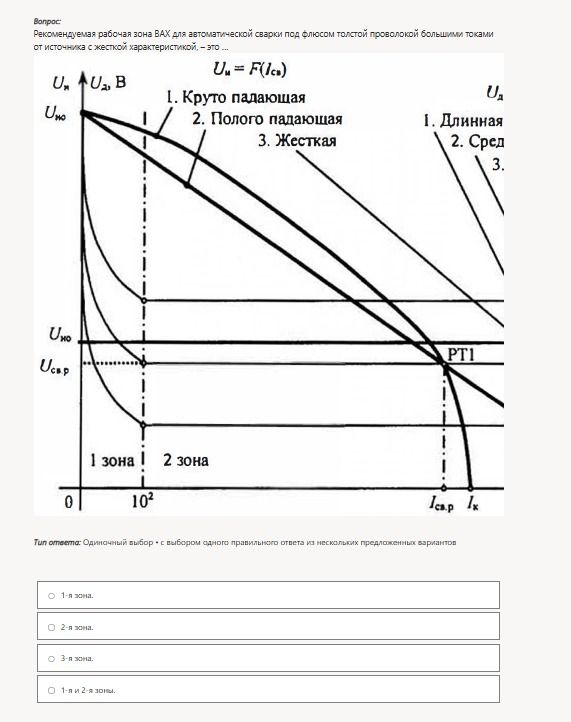

Вопрос: Рекомендуемая рабочая зона ВАХ для автоматической сварки под флюсом толстой проволокой большими токами от источника с жесткой характеристикой, - это...

Решение:

На графике представлены вольт-амперные характеристики (ВАХ) источников питания с различными типами характеристик: крутопадающая, пологопадающая и жесткая. Рабочая зона для автоматической сварки под флюсом толстой проволокой большими токами определяется областью, где обеспечивается стабильное горение дуги и качественное формирование шва.

График показывает, что для сварки толстой проволокой большими токами рекомендуются режимы, соответствующие 3-й зоне. Эта зона обычно связана с жесткой или слабопадающей характеристикой источника, где напряжение дуги слабо зависит от тока, что важно для стабильности процесса при больших значениях тока.

1-я зона (крутопадающая) и 2-я зона (пологопадающая) характеризуются более сильной зависимостью напряжения от тока и могут использоваться для других типов сварки или меньших токов.

Ответ: 3-я зона.
