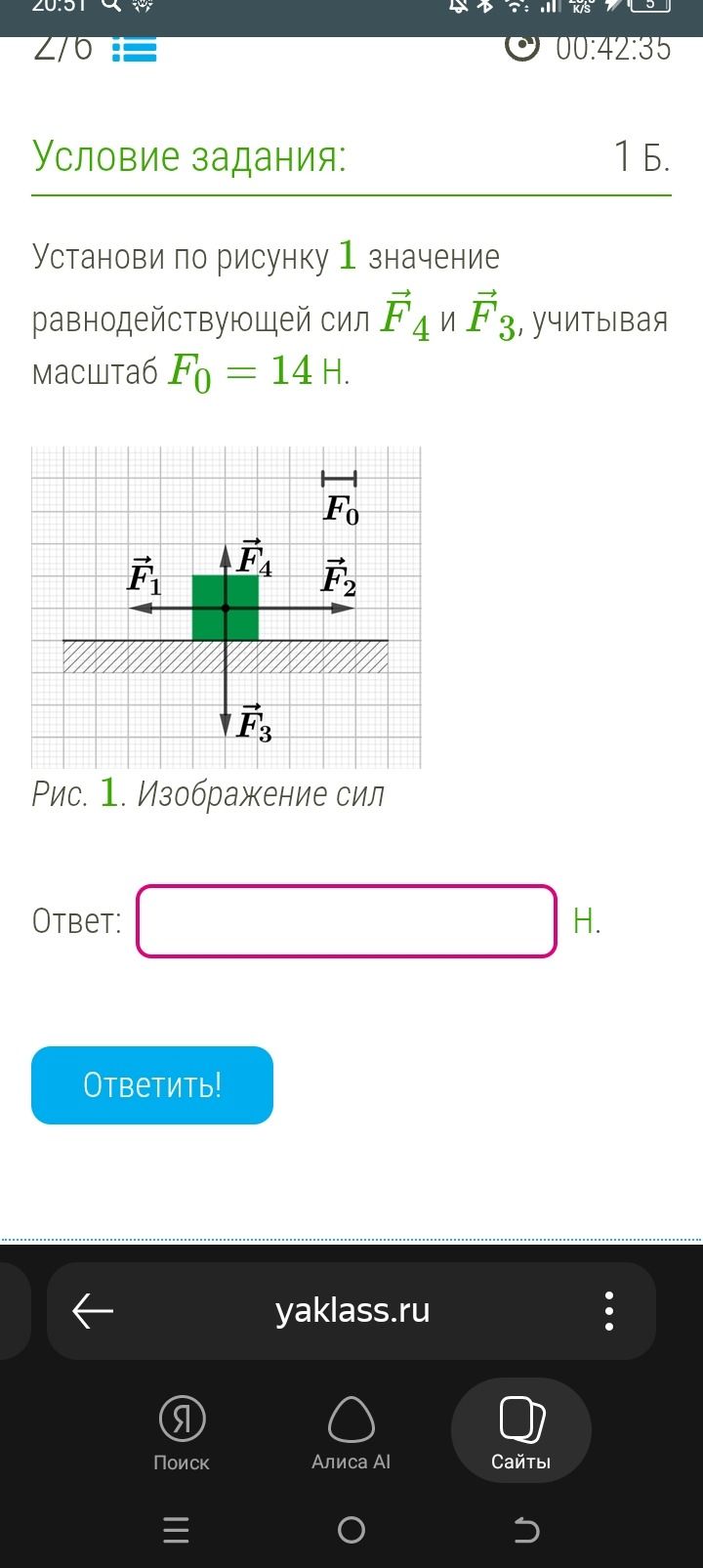

Установи по рисунку 1 значение равнодействующей сил F4 и F3, учитывая масштаб Fo = 14 Н.

Решение:

Для определения равнодействующей сил F₄ и F₃, необходимо учесть их направление и величину, заданную масштабом.

F₄ направлена вверх, а F₃ — вниз. На рисунке видно, что длина вектора F₄ равна 2 клеткам, а длина вектора F₃ равна 3 клеткам.

Масштаб: F₀ = 14 Н соответствует 1 клетке.

Теперь вычислим величины сил:

• F₄ = 2 клетки × 14 Н/клетку = 28 Н.
• F₃ = 3 клетки × 14 Н/клетку = 42 Н.

Равнодействующая (или суммарная сила) этих двух сил будет равна разности их величин, так как они направлены противоположно: R = |F₃ - F₄|.

R = |42 Н - 28 Н| = 14 Н.

Так как вектор F₃ (42 Н) больше вектора F₄ (28 Н), равнодействующая будет направлена вниз, в сторону большей силы.

Ответ: 14 Н.
