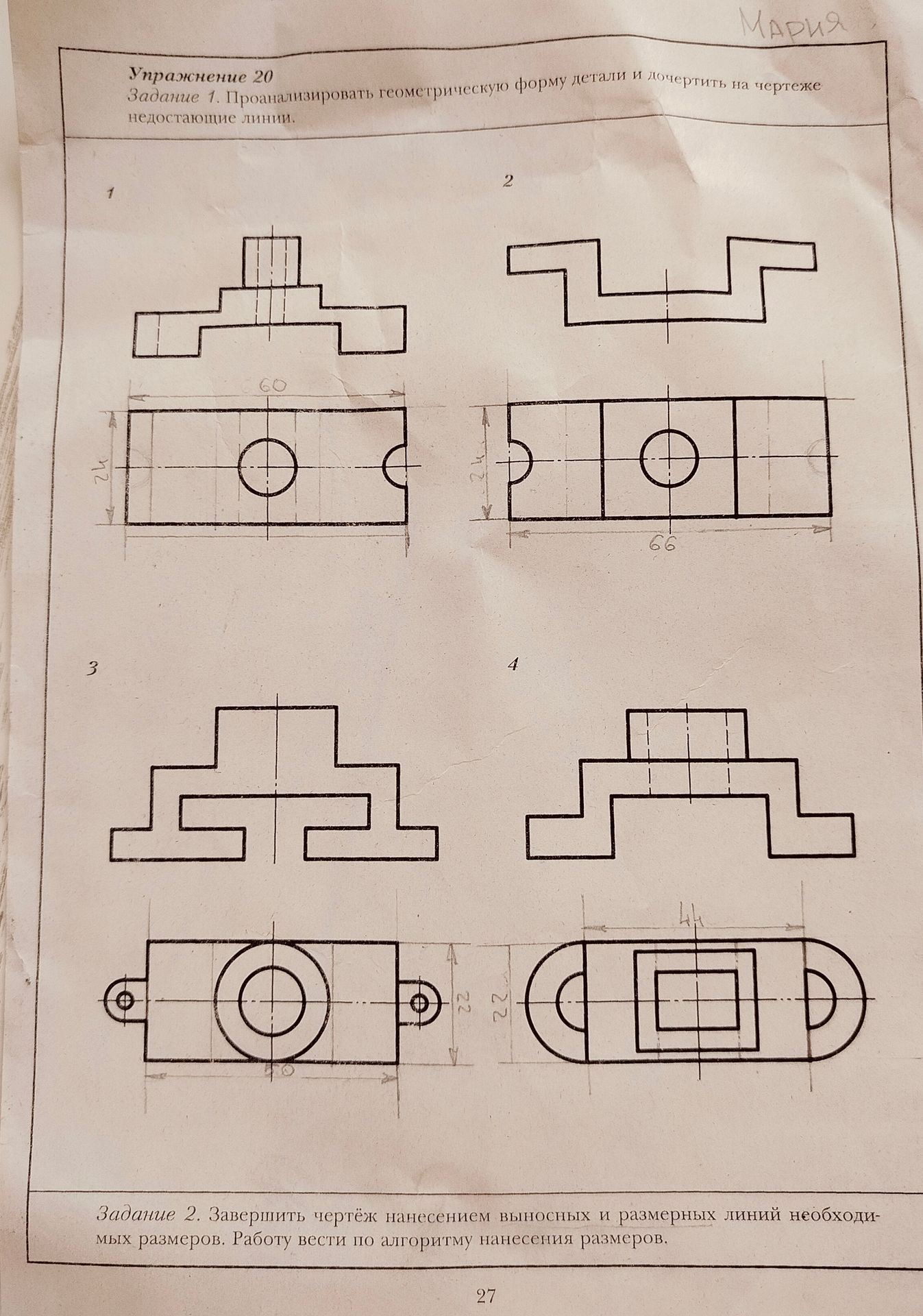

Упражнение 20. Задание 1. Проанализировать геометрическую форму детали и дочертить на чертеже недостающие линии.

Решение:

Задание 1 требует дочертить недостающие линии для геометрических деталей. Поскольку это задание на анализ формы и дочерчивание, требуется визуальное представление. Без возможности интерактивно дочертить линии в этом формате, я опишу, какие линии обычно следует добавить для завершения трехмерного представления детали из ее проекций.

Общие принципы дочерчивания:

• Невидимые линии: Если деталь имеет внутренние отверстия, вырезы или пазы, которые не видны на основных проекциях (вид спереди, сверху, сбоку), они изображаются пунктирными линиями.
• Симметрия: Если деталь симметрична, ось симметрии (штрихпунктирная линия) отмечается.
• Соответствие проекций: Линии на разных проекциях должны соответствовать друг другу. Например, конец выступа на виде спереди должен соответствовать линии на виде сверху или сбоку.

Конкретно для представленных деталей:

• Деталь 1: Вид сверху имеет ступенчатую форму. Вид спереди также ступенчатый. Необходимо добавить вертикальные линии, показывающие границы ступеней, и, возможно, горизонтальные пунктирные линии, если есть скрытые элементы (например, отверстие, если оно проходит сквозь всю деталь).
• Деталь 2: Имеет сложную форму с выступами. Необходимо дочертить вертикальные и горизонтальные линии, определяющие грани выступов и углублений.
• Деталь 3: Аналогична детали 1, но с другим расположением выступов. Требуется дочертить вертикальные линии, соответствующие границам ступеней.
• Деталь 4: Имеет вытянутую форму с отверстием и прямоугольным пазом внутри. Необходимы пунктирные линии, показывающие скрытые грани отверстия и паза, а также линии, определяющие края закруглений.

Примечание: Для точного выполнения задания необходимо иметь возможность рисовать и редактировать чертеж.

Ответ: Чертежи дополнены линиями, отображающими скрытые контуры и грани деталей, согласно принципам проецирования.
