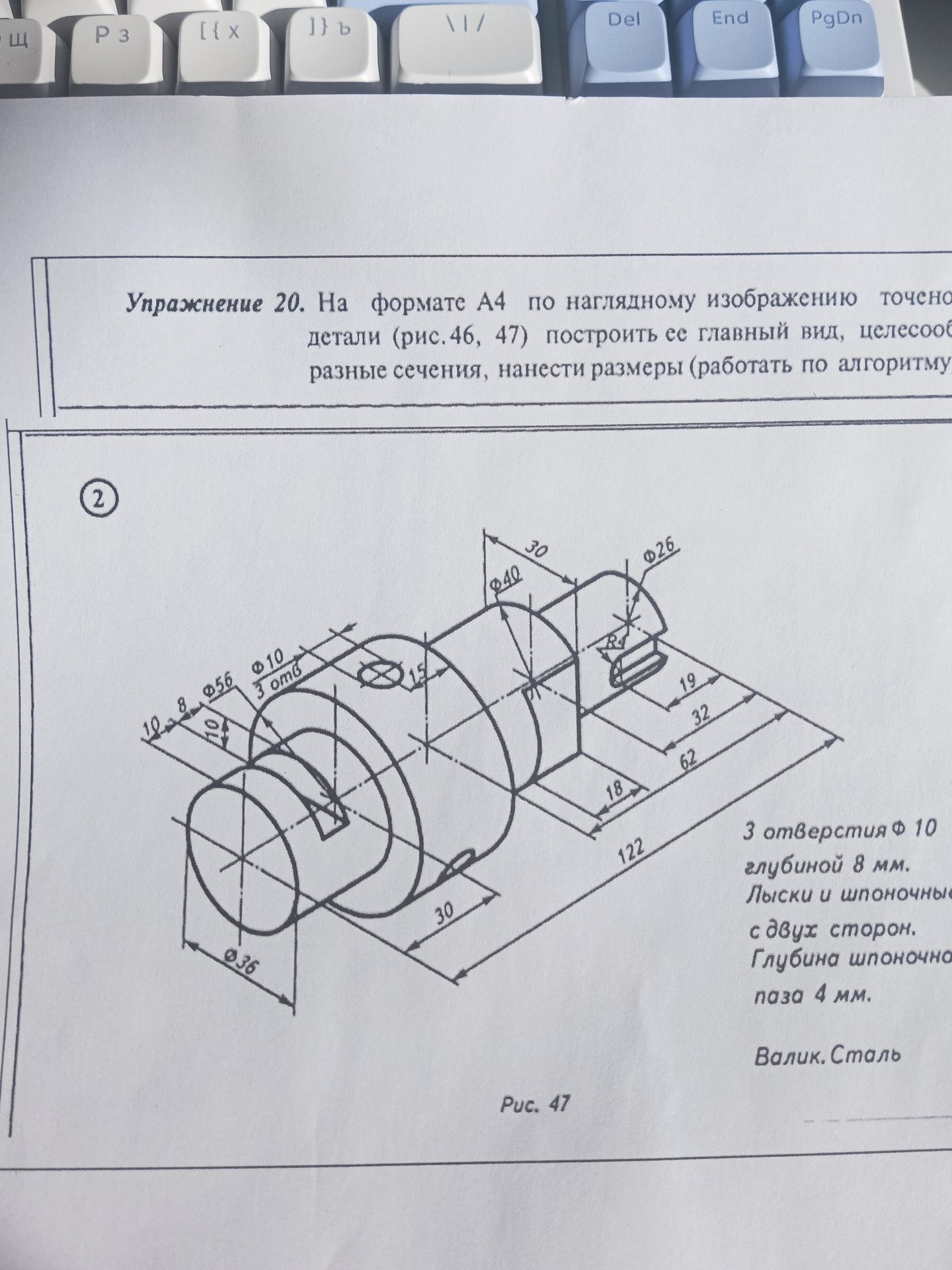

Упражнение 20. На формате А4 по наглядному изображению детали (рис. 46, 47) построить ее главный вид, целесообразные сечения, нанести размеры (работать по алгоритму).

Решение:

Чертеж детали будет выполнен на формате А4 в соответствии с наглядным изображением. На чертеже будут показаны главный вид детали, необходимые разрезы для отображения внутренних элементов, и нанесены все размеры, указанные на наглядном изображении.

Основные размеры, которые необходимо нанести:

• Диаметры: \( \phi 36 \), \( \phi 40 \), \( \phi 56 \), \( \phi 26 \), \( \phi 10 \).
• Длины: \( 10 \), \( 8 \), \( 30 \), \( 19 \), \( 32 \), \( 62 \), \( 122 \).
• Глубины: \( 8 \) мм (для отверстий), \( 4 \) мм (для шпоночного паза).
• Радиусы: \( R 4 \).
• Толщина: \( 3 \) мм (для стенки).
• Высота: \( 1.5 \) (указан размер элемента на виде).

Особенности конструкции:

• Три отверстия \( \phi 10 \) глубиной \( 8 \) мм.
• Лыски и шпоночные пазы с двух сторон.

Материал детали: Сталь.

Рисунок: Рис. 47.

Ответ: Чертеж выполнен с соблюдением всех указаний и размеров.
