Вопрос:

ТхМ ПР 1 Кинематически... механизмов» Указания по выполнению Студенты выполняют задания в тетради. Все построения, обозначения И надписи на кинематической схеме производятся карандашом. Дополнительные пояснения к схеме выполняются ручкой синей пастой. Если студент выполняет задание в режиме онлайн, то он обязан выслать выполненное задание в форматах PDF или JPG. При этом на каждом листе должны быть указаны Ф.И.О. студента, № группы, название и номер задания. Вариант задания выдает преподаватель. КОНТРОЛЬНЫЕ ЗАДАНИЯ 1.1-1.6* Построить кинематические схемы рычажных механизмов. Дать названия звеньям. *Примечание. Первая цифра номер задания (задачи), вторая цифра – номер варианта. Задание 1.1 Задание 1.3 Задание 1.4 Задание 1.2 Задание 1.5 Задание 1.6

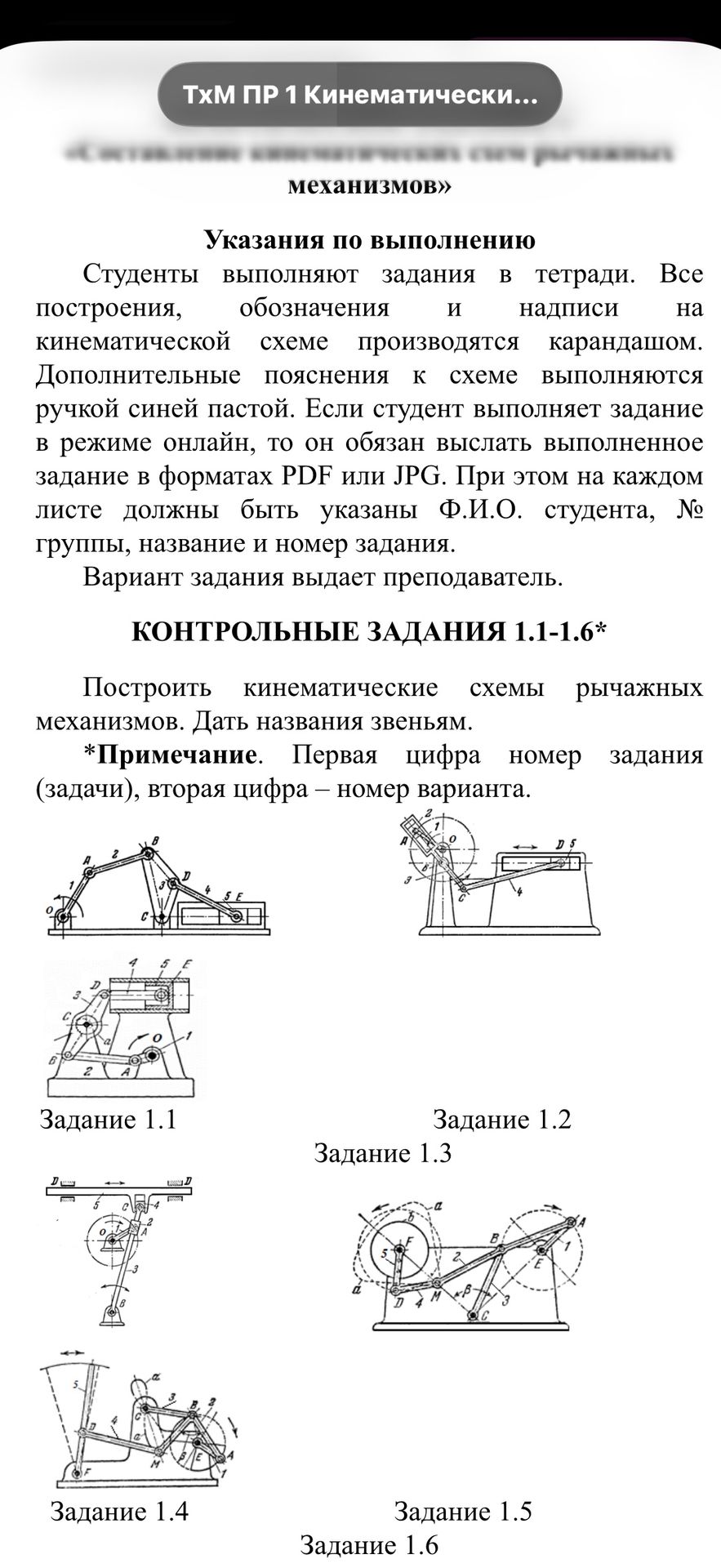

Фото задания: ТхМ ПР 1 Кинематически... механизмов» Указания по выполнению Студенты выполняют задания в тетради. Все построения,…Фото задания

Ответ:

Решение:

Согласно заданию, необходимо построить кинематические схемы рычажных механизмов и дать названия звеньям. Первая цифра в номере задания — это номер задачи, а вторая — номер варианта. В данном случае представлены схемы для заданий 1.1, 1.2, 1.3, 1.4, 1.5, 1.6.

Задание 1.1

Схема: (Изображение механизма представлено на фото)

Названия звеньев:

  • 1 - Шатун
  • 2 - Кривошип
  • 3 - Ползун
  • 4 - Станина
  • 5 - Направляющая
  • 6 - Рычаг
  • A, B, C, D, O, E - шарнирные соединения

Задание 1.2

Схема: (Изображение механизма представлено на фото)

Названия звеньев:

  • 1 - Кривошип
  • 2 - Шатун
  • 3 - Кулиса
  • 4 - Ползун
  • 5 - Станина
  • A, B, C, D, O - шарнирные соединения

Задание 1.3

Схема: (Изображение механизма представлено на фото)

Названия звеньев:

  • 1 - Кривошип
  • 2 - Шатун
  • 3 - Корончатая шестерня
  • 4 - Рейка
  • 5 - Станина
  • A, B, C, D, F, O, M - шарнирные соединения
  • α, β - углы

Задание 1.4

Схема: (Изображение механизма представлено на фото)

Названия звеньев:

  • 1 - Кривошип
  • 2 - Шатун
  • 3 - Рычаг
  • 4 - Стойка
  • 5 - Ось вращения
  • A, B, C, D, F, M - шарнирные соединения

Задание 1.5

Схема: (Изображение механизма представлено на фото)

Названия звеньев:

  • 1 - Кривошип
  • 2 - Шатун
  • 3 - Ползун
  • 4 - Рычаг
  • 5 - Станина
  • A, B, C, D, E, O - шарнирные соединения

Задание 1.6

Схема: (Изображение механизма представлено на фото)

Названия звеньев:

  • 1 - Кривошип
  • 2 - Шатун
  • 3 - Рычаг
  • 4 - Шатун
  • 5 - Направляющая
  • A, B, C, D, E, O - шарнирные соединения
  • α - угол

Ответ: Кинематические схемы рычажных механизмов построены согласно заданиям 1.1-1.6, даны названия звеньям.
