Таблица: Анализ возможных методов восстановления. Объект: первичный вал коробки передач автомобиля КАМАЗ (или аналогичный ступенчатый вал). Основной дефект — износ посадочной шейки под шариковый подшипник: номинальный диаметр 50 мм, фактический диаметр в месте максимального износа 49,75 мм; фактическая конусность 0,05 мм при допустимой не более 0,02 мм. Требование чертежа: 50,005–50,025 мм, поле допуска k6. Условие: восстановление до номинального размера наплавкой в среде защитного газа с последующей чистовой обработкой. Заполнить таблицу с графами «Метод восстановления», «Применимость к детали», «Преимущества», «Недостатки», «Вердикт» для методов: наплавка в среде защитного газа (MIG/MAG); железнение (гальваника); обработка под ремонтный размер.

Question

Вопрос:

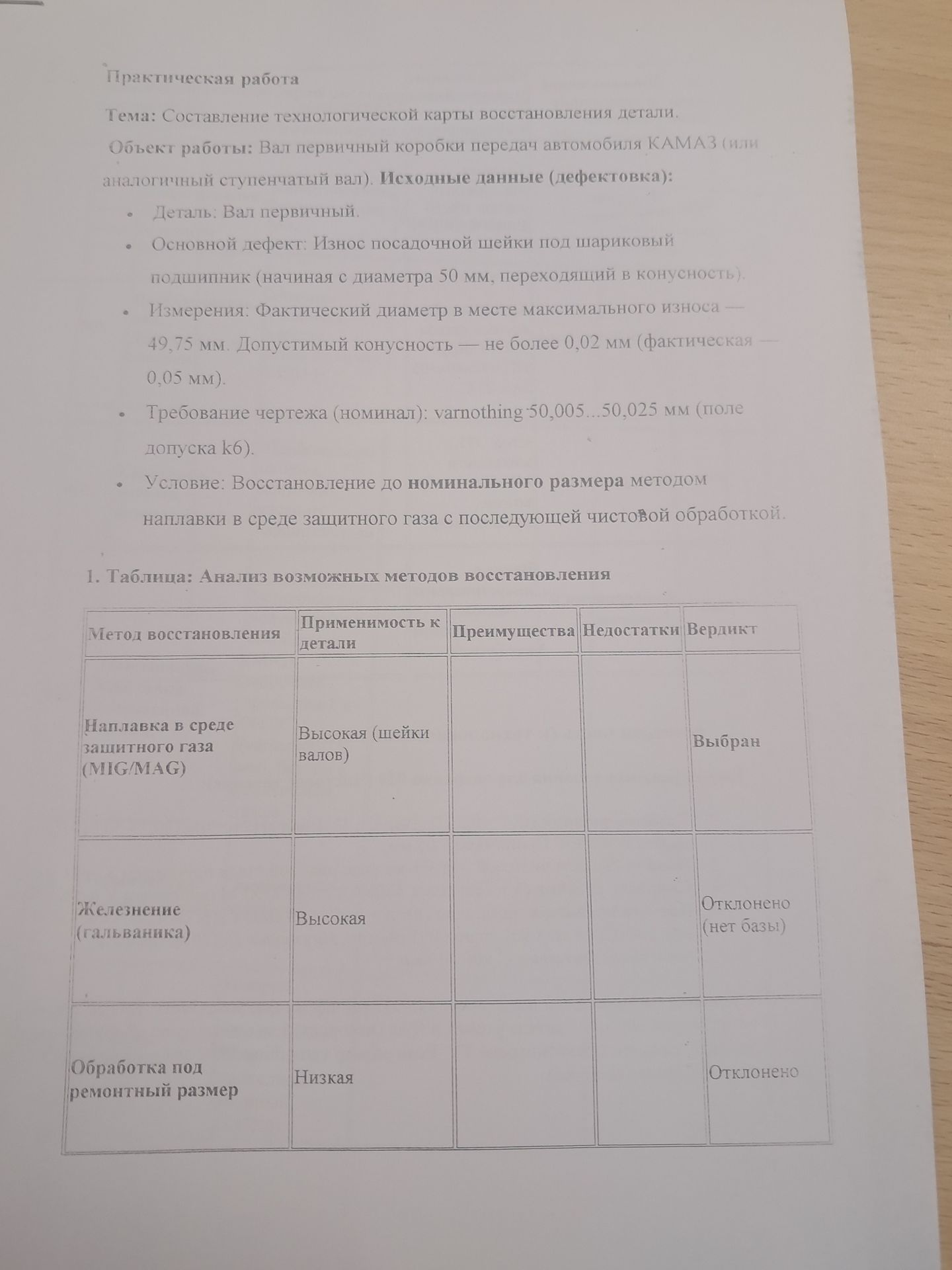

Фото задания: Таблица: Анализ возможных методов восстановления. Объект: первичный вал коробки передач автомобиля КАМАЗ (или аналогичный…

Таблица: Анализ возможных методов восстановления. Объект: первичный вал коробки передач автомобиля КАМАЗ (или аналогичный ступенчатый вал). Основной дефект — износ посадочной шейки под шариковый подшипник: номинальный диаметр 50 мм, фактический диаметр в месте максимального износа 49,75 мм; фактическая конусность 0,05 мм при допустимой не более 0,02 мм. Требование чертежа: 50,005–50,025 мм, поле допуска k6. Условие: восстановление до номинального размера наплавкой в среде защитного газа с последующей чистовой обработкой. Заполнить таблицу с графами «Метод восстановления», «Применимость к детали», «Преимущества», «Недостатки», «Вердикт» для методов: наплавка в среде защитного газа (MIG/MAG); железнение (гальваника); обработка под ремонтный размер.

Accepted Answer

Износ по диаметру составляет 0,25 мм относительно номинала, а конусность превышает допустимую на 0,03 мм. Поэтому восстановление должно вернуть размер и цилиндричность шейки; по условию выбран метод наплавки с последующей чистовой обработкой.

Метод восстановления	Применимость к детали	Преимущества	Недостатки	Вердикт
Наплавка в среде защитного газа (MIG/MAG)	Высокая: подходит для восстановления изношенных шеек валов	Позволяет нарастить металл до припуска под обработку; можно восстановить исходный номинальный размер; производительный процесс	Нагрев может вызвать деформацию и изменение структуры металла; нужны подготовка поверхности и контроль качества наплавки	Выбран
Железнение (гальваническое осаждение железа)	Высокая для восстановления размеров изношенных поверхностей при подходящей подготовке	Небольшой нагрев детали; слой можно наращивать с последующей обработкой; возможно получить точный размер	Требуются тщательная подготовка и специализированное оборудование; качество зависит от сцепления покрытия с основой	Отклонено (нет базы)
Обработка под ремонтный размер	Низкая: требует возможности уменьшить шейку и использовать подшипник соответствующего ремонтного размера	Технологически просто; позволяет устранить износ и конусность обработкой	Не возвращает размер по чертежу; необходимы подшипник ремонтного размера и соответствующая документация	Отклонено

Примечание: в распознанном требовании чертежа указан диапазон 50,005–50,025 мм и поле допуска k6. Перед производством следует сверить эти предельные размеры с оригиналом чертежа.
