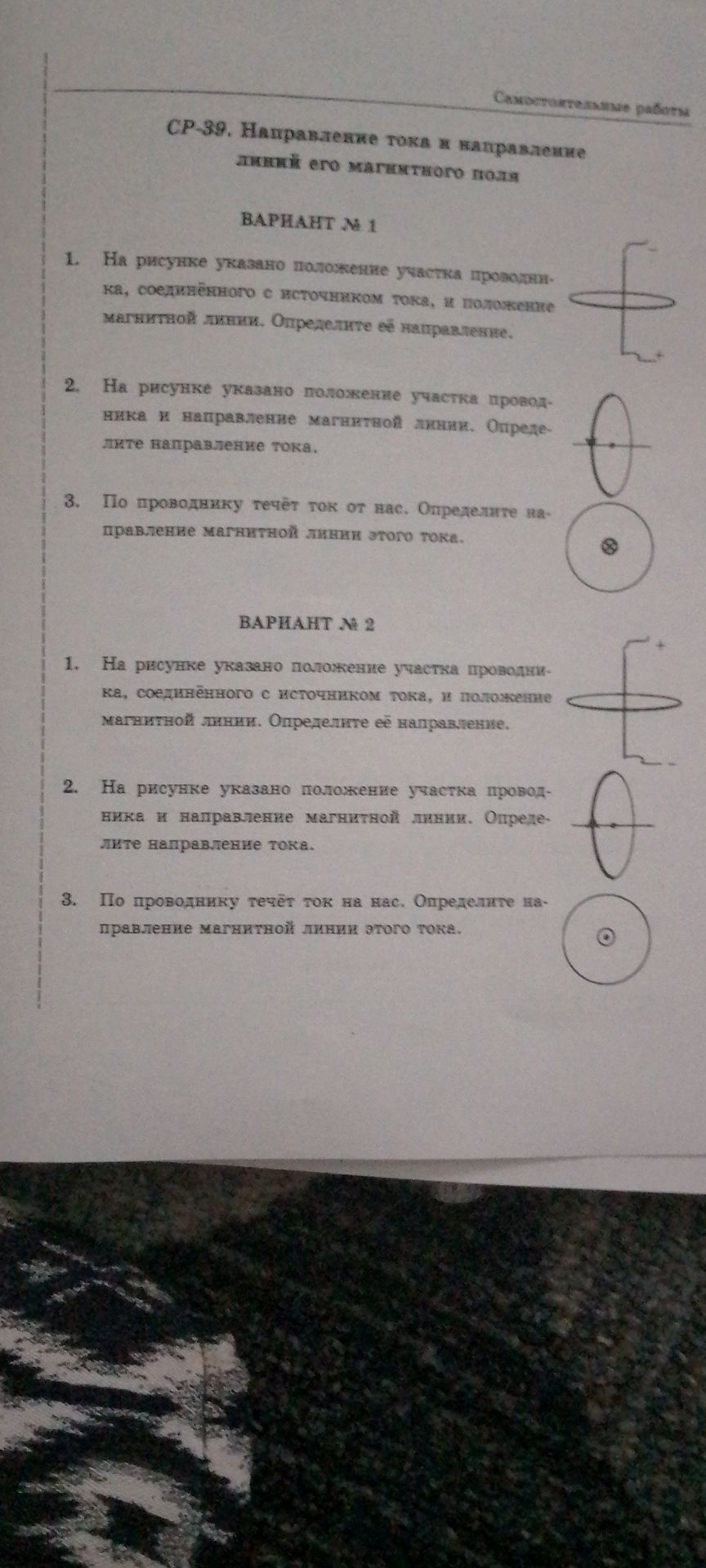

СР-39. Направление тока и направление линий его магнитного поля. ВАРИАНТ № 1 1. На рисунке указано положение участка проводника, соединённого с источником тока, и положение магнитной линии. Определите её направление. 2. На рисунке указано положение участка проводника и направление магнитной линии. Определите направление тока. 3. По проводнику течёт ток от нас. Определите направление магнитной линии этого тока.

Решение:

1. Для определения направления магнитной линии используем правило буравчика (или правило правой руки). Если вращать буравчик (или пальцы правой руки) по направлению тока, то направление поступательного движения буравчика (или большого пальца) укажет направление магнитных линий.

2. Для определения направления тока используем правило левой руки. Если ладонь левой руки ориентирована так, чтобы линии магнитного поля входили в неё, а отогнутый большой палец указывал направление силы, действующей на проводник, то согнутые пальцы покажут направление тока.

3. По правилу буравчика (или правой руки), если ток течёт от нас (от наблюдателя), то магнитные линии образуют вокруг проводника замкнутые окружности, направленные против часовой стрелки.

Ответ: 1. Используем правило буравчика (правой руки). 2. Используем правило левой руки. 3. Магнитные линии направлены против часовой стрелки.
