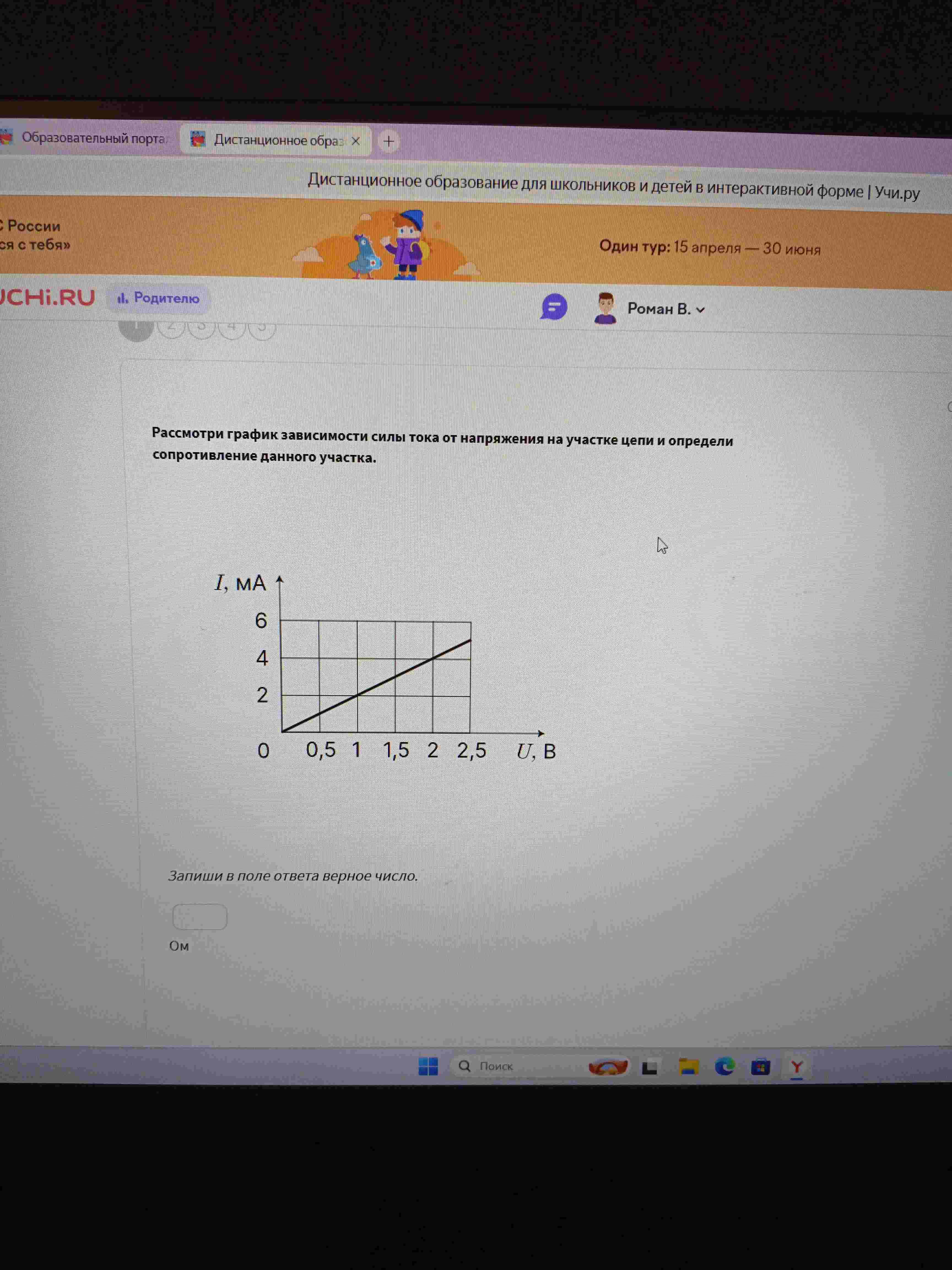

Рассмотри график зависимости силы тока от напряжения на участке цепи и определи сопротивление данного участка.

Для определения сопротивления участка цепи по графику зависимости силы тока от напряжения, необходимо воспользоваться законом Ома:

$$R = \frac{U}{I}$$

где:
* ( R ) - сопротивление,
* ( U ) - напряжение,
* ( I ) - сила тока.

Выберем на графике удобную точку, где можно легко определить значения напряжения и силы тока. Например, точка с напряжением ( U = 2 ) В и силой тока ( I = 4 ) мА.

Прежде чем подставлять значения в формулу, необходимо перевести силу тока из миллиампер в амперы:

$$I = 4 \text{ мА} = 4 \times 10^{-3} \text{ А} = 0.004 \text{ А}$$

Теперь можно рассчитать сопротивление:

$$R = \frac{2 \text{ В}}{0.004 \text{ А}} = 500 \text{ Ом}$$

Таким образом, сопротивление данного участка цепи равно 500 Ом.
