Простые механизмы. Рычаг 1 и 2 рода

Решение:

Согласно условию, рычаг находится в равновесии. Для решения задачи воспользуемся условием равновесия рычага:

\( M_1 = M_2 \)

где \( M_1 \) — вращающий момент от силы \( F_1 \), а \( M_2 \) — вращающий момент от силы \( F_2 \).

Вращающий момент рассчитывается как произведение силы на плечо: \( M = F \cdot L \).

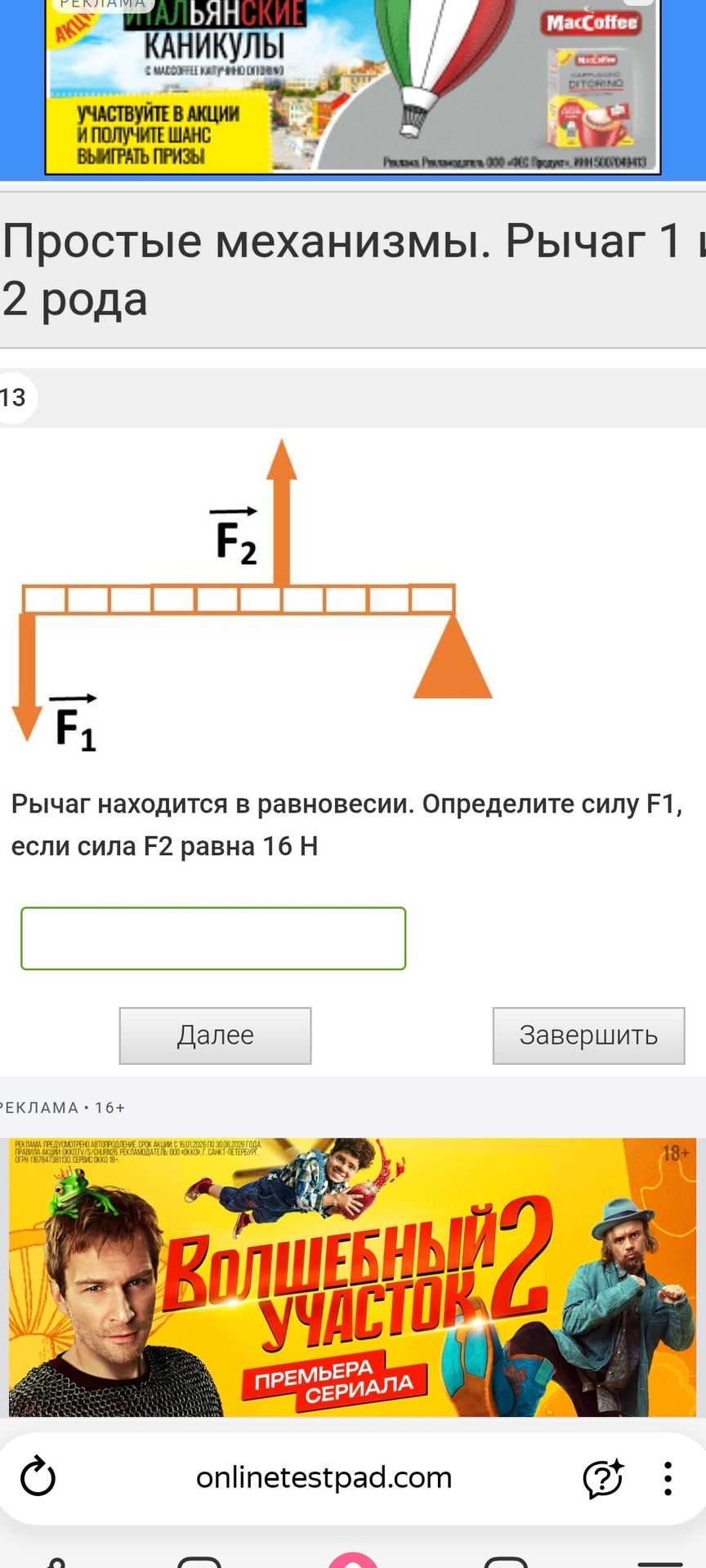

На чертеже видно, что плечо силы \( F_1 \) (расстояние от точки опоры до точки приложения силы \( F_1 \)) равно 4 единицам. Плечо силы \( F_2 \) (расстояние от точки опоры до точки приложения силы \( F_2 \)) равно 2 единицам.

Запишем условие равновесия с учётом плеч:

\( F_1 \cdot L_1 = F_2 \cdot L_2 \)

Подставим известные значения: \( F_2 = 16 \) Н, \( L_1 = 4 \), \( L_2 = 2 \).

\( F_1 \cdot 4 = 16 \text{ Н} \cdot 2 \)

\( 4F_1 = 32 \text{ Н} \)

Теперь найдём \( F_1 \):

\[ F_1 = \frac{32 \text{ Н}}{4} \]

\[ F_1 = 8 \text{ Н} \]

Ответ: Сила F1 равна 8 Н.
