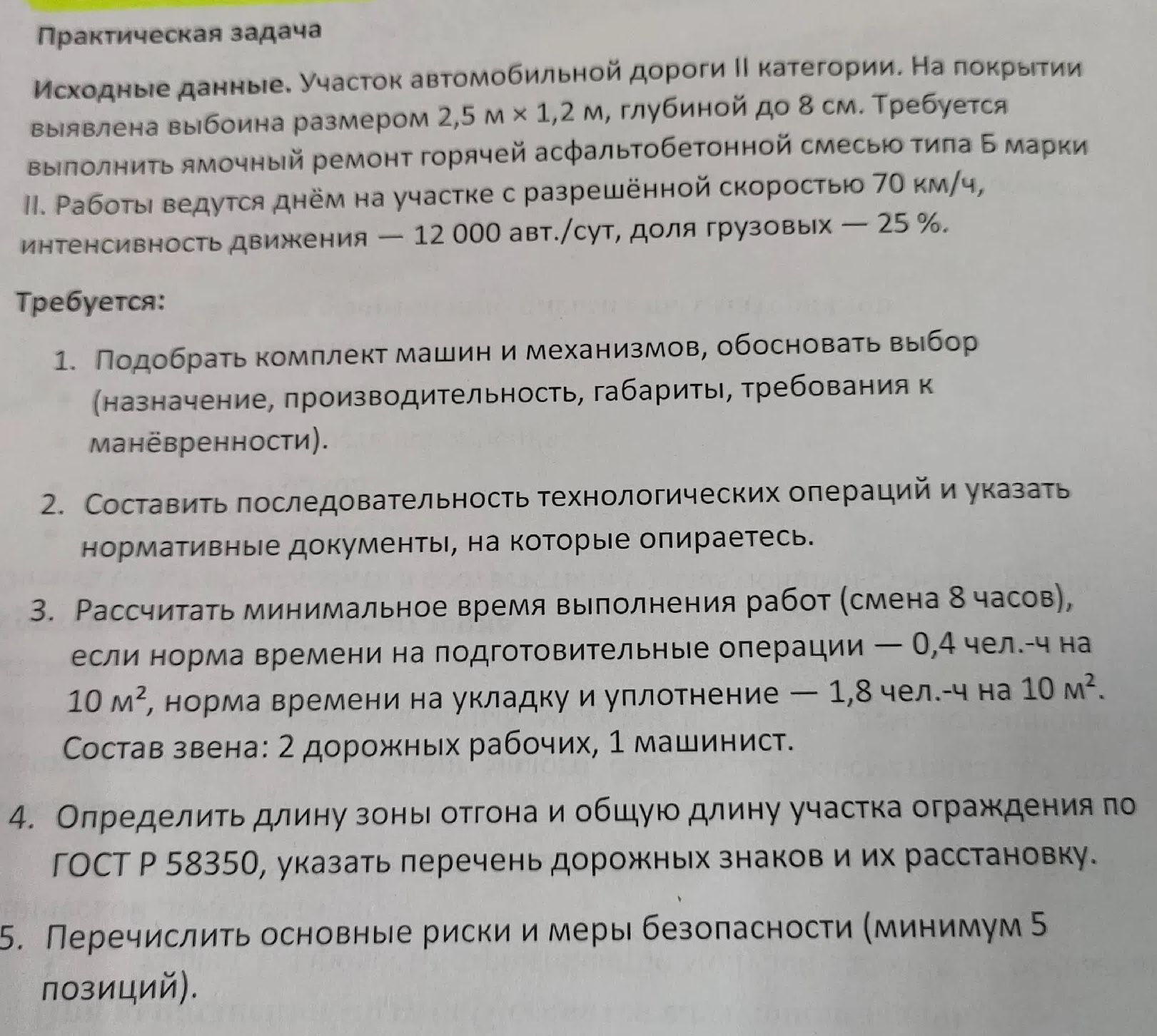

Практическая задача. Исходные данные: участок автомобильной дороги II категории. На покрытии выявлена выбоина размером 2,5 м × 1,2 м, глубиной до 8 см. Требуется выполнить ямочный ремонт горячей асфальтобетонной смесью типа Б марки II. Работы ведутся днём на участке с разрешённой скоростью 70 км/ч, интенсивность движения — 12 000 авт./сут, доля грузовых — 25 %. Требуется: 1. Подобрать комплект машин и механизмов, обосновать выбор (назначение, производительность, габариты, требования к манёвренности). 2. Составить последовательность технологических операций и указать нормативные документы, на которые опираетесь. 3. Рассчитать минимальное время выполнения работ (смена 8 часов), если норма времени на подготовительные операции — 0,4 чел.-ч на 10 м², норма времени на укладку и уплотнение — 1,8 чел.-ч на 10 м². Состав звена: 2 дорожных рабочих, 1 машинист. 4. Определить длину зоны отгона и общую длину участка ограждения по ГОСТ Р 58350, указать перечень дорожных знаков и их расстановку. 5. Перечислить основные риски и меры безопасности (минимум 5 позиций).

1. Комплект машин и механизмов

Площадь выбоины: 2,5 × 1,2 = 3 м². Геометрический объём при максимальной глубине 0,08 м составляет не более 0,24 м³. При условной плотности смеси 2,3 т/м³ это около 0,55 т; фактическое количество определяют по проектной толщине после очистки и вырубки повреждённого покрытия, с учётом уплотнения и технологического запаса.

• Дисковая нарезчик швов или небольшая дорожная фреза — для получения ровных вертикальных кромок; компактная машина предпочтительна для локального ремонта и стеснённых условий.
• Компрессор с продувочным оборудованием и промышленная щётка — для удаления пыли и крошки. Выбирать мобильный агрегат, который можно безопасно разместить за пределами рабочей зоны.
• Ручной распылитель битумной эмульсии — для обработки дна и стенок вырубки; его производительности достаточно для площади 3 м².
• Термос-бункер или доставка смеси утеплённым автомобилем — для сохранения рабочей температуры небольшой партии горячей смеси. Заказывать ориентировочно 0,6 т только как предварительную оценку, а не как точную норму расхода.
• Ручные инструменты (лопаты, грабли, скребки) — для распределения смеси в небольшом ремонтном контуре.
• Лёгкий каток с подходящим для локального участка вальцом либо виброплита — для уплотнения. Компактность нужна, чтобы механизм мог работать внутри ограждённой зоны и не задевать окружающее покрытие.
• Автомобиль для доставки смеси и при необходимости транспортирования оборудования; его размещение и манёвры должны быть предусмотрены схемой организации движения.

Производительность каждого агрегата должна обеспечивать своевременное выполнение операции и укладку смеси без недопустимого охлаждения. Точные паспортные производительность и габариты выбирают по моделям машин, доступным подрядчику: исходные данные задачи их не задают.

2. Последовательность работ и нормативная основа

1. Утвердить схему организации движения и ограждения, выставить временные знаки и ограждающие устройства; организовать безопасный въезд и выезд техники.
2. Обозначить контур ремонта, удалить разрушенное покрытие до прочных кромок, придать вырубке правильную форму и обеспечить требуемую глубину.
3. Очистить вырубку от пыли, воды и крошки, просушить; проверить состояние дна и стенок.
4. Нанести битумную эмульсию или иной предусмотренный технологией материал на дно и стенки, выдержать необходимое для выбранного материала время.
5. Доставить горячую смесь типа Б марки II, проверить её соответствие сопроводительным документам и требованиям технологии. Уложить с учётом уплотнения, разровнять и уплотнить подходящим механизмом.
6. Проверить качество заполнения, уплотнение, сопряжение с существующим покрытием и чистоту проезжей части; убрать материалы и оборудование, затем снять ограждение в установленном порядке.

При разработке технологической карты следует проверить актуальные редакции и применимость документов: ГОСТ Р 58350-2019 «Дороги автомобильные общего пользования. Организация дорожного движения при производстве работ»; ГОСТ Р 52289-2019 по правилам применения технических средств организации дорожного движения; ГОСТ Р 52290-2004 по дорожным знакам; ГОСТ Р 58406.2-2020 по горячим асфальтобетонным смесям; СП 78.13330.2012 «Автомобильные дороги»; действующие правила охраны труда при строительстве, реконструкции и ремонте. Конкретные требования необходимо сверять с действующими редакциями, утверждённой схемой организации движения и проектом производства работ.

3. Минимальное время по заданным нормам

Площадь работ — 3 м². Суммарная трудоёмкость:

Подготовка: 0,4 × 3 / 10 = 0,12 чел.-ч.

Укладка и уплотнение: 1,8 × 3 / 10 = 0,54 чел.-ч.

Всего: 0,12 + 0,54 = 0,66 чел.-ч. При составе звена из трёх человек расчётная продолжительность занятых операций равна 0,66 / 3 = 0,22 ч, то есть 13,2 минуты.

Это расчётное минимальное время по указанным нормам, если всё звено занято работой одновременно. Он не учитывает установку и снятие ограждения, доставку и разогрев смеси, ожидание, технологические перерывы, контроль качества и фактическую невозможность равномерно распределить работу между двумя рабочими и машинистом. Поэтому 13,2 минуты не следует трактовать как полную продолжительность работ на дороге. Смена длится 8 часов; по приведённым данным определить полную длительность сменного задания нельзя.

4. Ограждение и дорожные знаки

Однозначно вычислить длину зоны отгона и общую длину ограждения по имеющимся данным нельзя: не указаны ширина полосы, число полос и направление движения, положение выбоины относительно полос и обочины, схема перекрытия или сужения проезжей части, а также конкретная применимая схема организации движения. Интенсивность, скорость и категория дороги сами по себе этих геометрических параметров не определяют. Нужны выбранная схема по ГОСТ Р 58350-2019 и фактические параметры участка. Без них нельзя достоверно назначить длины зон и расстояния между знаками.

В схеме обычно рассматривают предупреждение о дорожных работах знаком 1.25, ограничение скорости соответствующими знаками 3.24 при необходимости, знаки сужения или изменения направления движения при наличии такого манёвра, а также конусы, барьеры и сигнальные устройства для обозначения зоны работ. Знаки и средства ограждения размещают по утверждённой схеме с учётом направления движения, видимости и требований ГОСТ; точные состав и расстановку следует определить после выбора схемы и обследования участка. Пришлите параметры полос и план участка либо выбранную схему, чтобы рассчитать длины и перечислить конкретную расстановку.

5. Основные риски и меры безопасности

1. Наезд автомобиля на работников: заранее оградить рабочую зону по утверждённой схеме, обеспечить видимость знаков и работников, применять сигнальную одежду повышенной видимости.
2. Столкновение или опасный манёвр транспортных средств у места работ: организовать движение по схеме, не допускать самовольного изменения ограждения, обеспечить безопасные въезд и выезд техники.
3. Ожоги горячей смесью и битумными материалами: применять термостойкие перчатки, спецодежду и обувь; избегать контакта с горячим материалом и соблюдать инструкции производителя.
4. Травмы при работе с фрезой, нарезчиком и уплотняющей техникой: допускать обученных работников, проверять исправность оборудования и ограждений, не находиться в опасной зоне движущихся механизмов.
5. Пыль и разлёт частиц при очистке и резке: использовать защитные очки и подходящие средства защиты органов дыхания, направлять выброс от людей и транспорта.
6. Шум и вибрация: применять средства защиты слуха, соблюдать допустимые режимы работы оборудования и делать необходимые перерывы.
7. Поскальзывание и падение на неровном или загрязнённом покрытии: поддерживать рабочую площадку в порядке, своевременно убирать крошку и проливы, обеспечивать безопасные проходы.
8. Охлаждение смеси до завершения укладки и уплотнения: заранее согласовать доставку, подготовить оборудование и сократить задержки, не нарушая требований безопасности.
