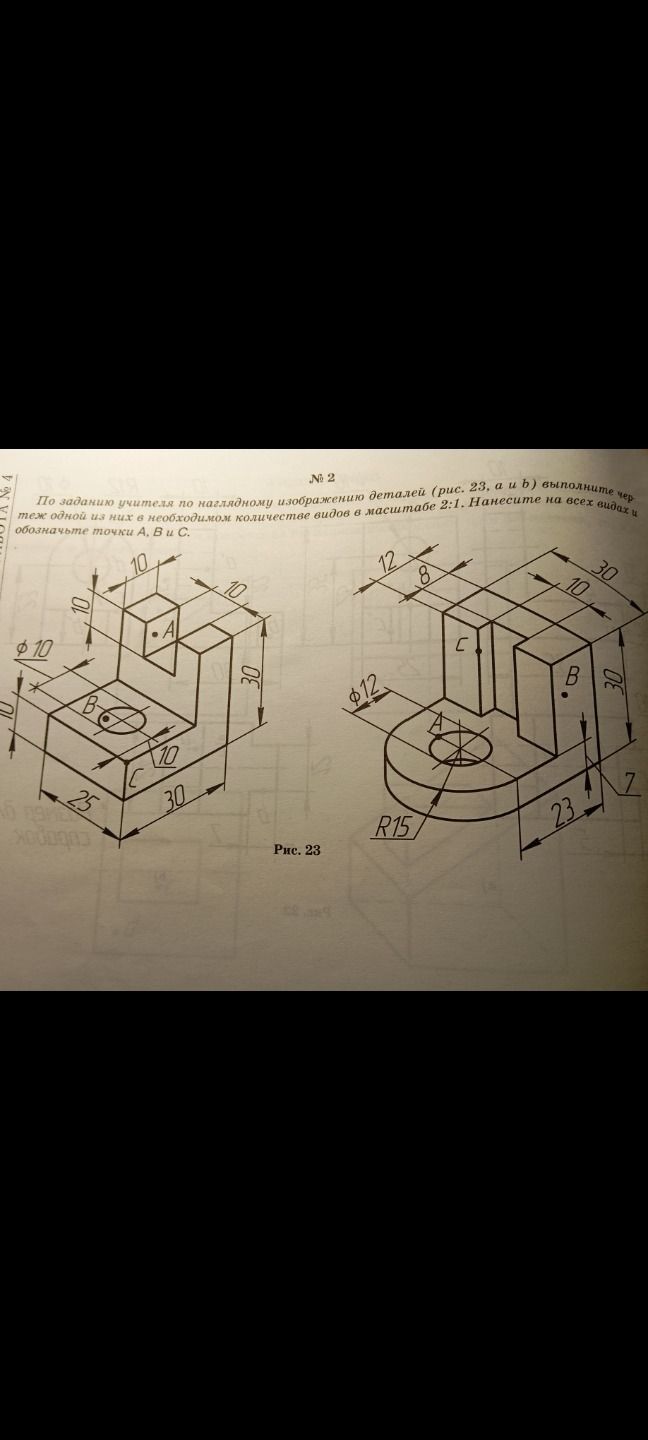

По заданию учителя по наглядному изображению деталей (рис. 23, а и б) выполните чертеж одной из них в необходимом количестве видов в масштабе 2:1. Нанесите на всех видах и обозначьте точки А, В и С.

Решение:

Дан чертеж детали с указанием размеров. Необходимо выполнить чертеж в масштабе 2:1, т.е. увеличить все размеры в 2 раза. Также нужно нанести точки А, В и С на всех видах.

Выберем деталь "а" для выполнения чертежа.

Масштаб: 2:1 (увеличение)

Основные размеры детали "а":

• Высота основания: 30 мм
• Ширина основания: 30 мм
• Длина основания: 25 мм
• Диаметр отверстия в основании: 10 мм
• Высота вертикальной стойки: 30 мм
• Ширина вертикальной стойки: 10 мм
• Длина горизонтального выступа: 10 мм
• Высота кубического элемента: 10 мм
• Сторона кубического элемента: 10 мм

Размеры в масштабе 2:1:

• Высота основания: 30 * 2 = 60 мм
• Ширина основания: 30 * 2 = 60 мм
• Длина основания: 25 * 2 = 50 мм
• Диаметр отверстия в основании: 10 * 2 = 20 мм
• Высота вертикальной стойки: 30 * 2 = 60 мм
• Ширина вертикальной стойки: 10 * 2 = 20 мм
• Длина горизонтального выступа: 10 * 2 = 20 мм
• Высота кубического элемента: 10 * 2 = 20 мм
• Сторона кубического элемента: 10 * 2 = 20 мм

Необходимые виды: Вид спереди, вид сверху, вид слева.

Размещение точек:

• Точка А: На кубическом элементе, в центре одной из граней.
• Точка В: На основании, в центре отверстия.
• Точка С: На вертикальной стойке, на ребре.

Примечание: В данном решении не приводится сам чертеж, так как это текстовый формат. Для выполнения задания необходимо построить указанные виды детали, соблюдая пропорции, соответствующие масштабу 2:1, и нанести на них точки А, В и С в соответствии с их положением на исходном изображении.

Ответ: Чертеж выполнен в масштабе 2:1 с указанием точек А, В и С на всех необходимых видах.
