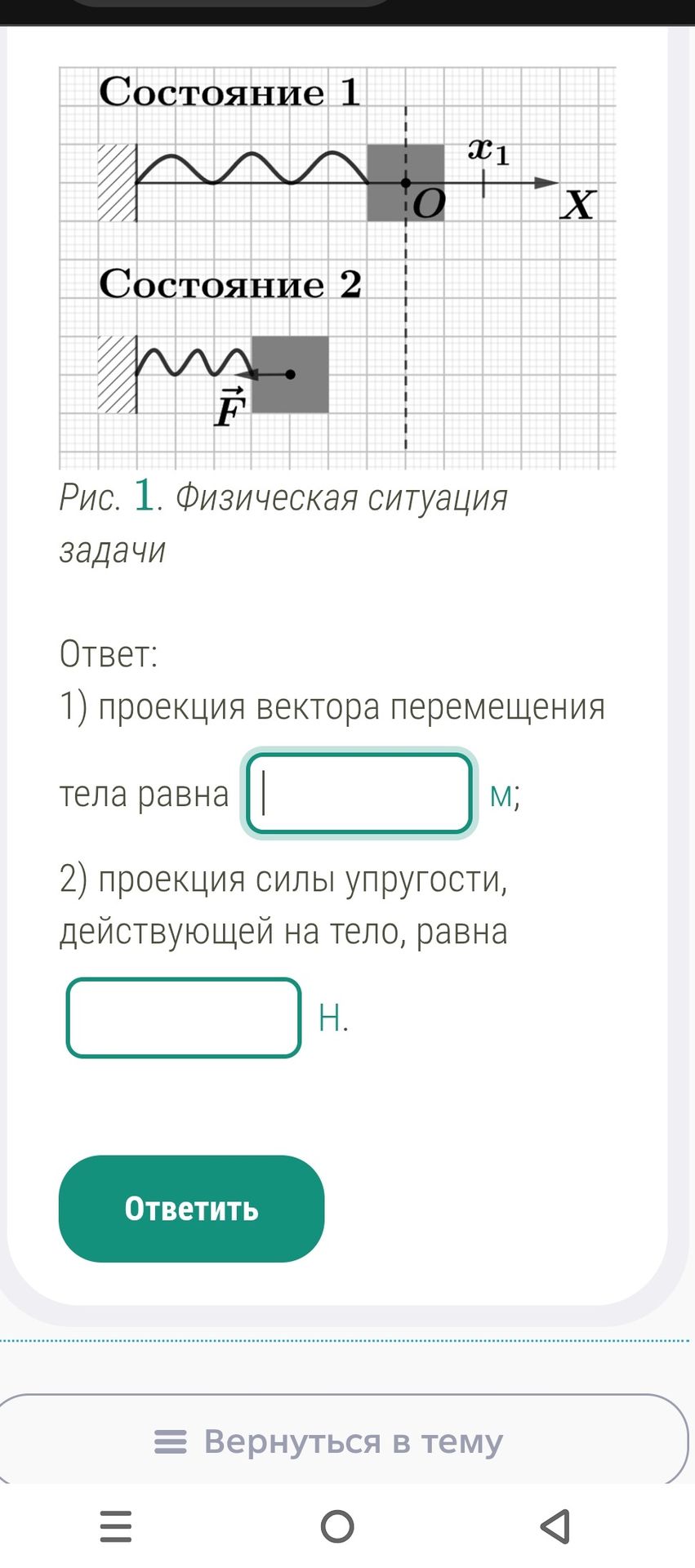

По рис. 1 определите: 1) проекцию вектора перемещения тела из состояния 1 в состояние 2; 2) проекцию силы упругости, действующей на тело в состоянии 2.

По шкале на оси: от точки O до отметки x₁ — две большие клетки, значит одна большая клетка соответствует 0,5 м. В состоянии 1 тело находится в точке O, а в состоянии 2 — на три большие клетки левее O.

1) Проекция перемещения: −3 · 0,5 м = −1,5 м.

Стрелка силы упругости направлена вправо и имеет длину одной большой клетки. По шкале это соответствует 0,5 Н.

2) Проекция силы упругости: +0,5 Н.

Ответ: 1) −1,5 м; 2) +0,5 Н.
