Вопрос:

Please analyze the image and provide the dimensions and any text present in the drawing.

Ответ:

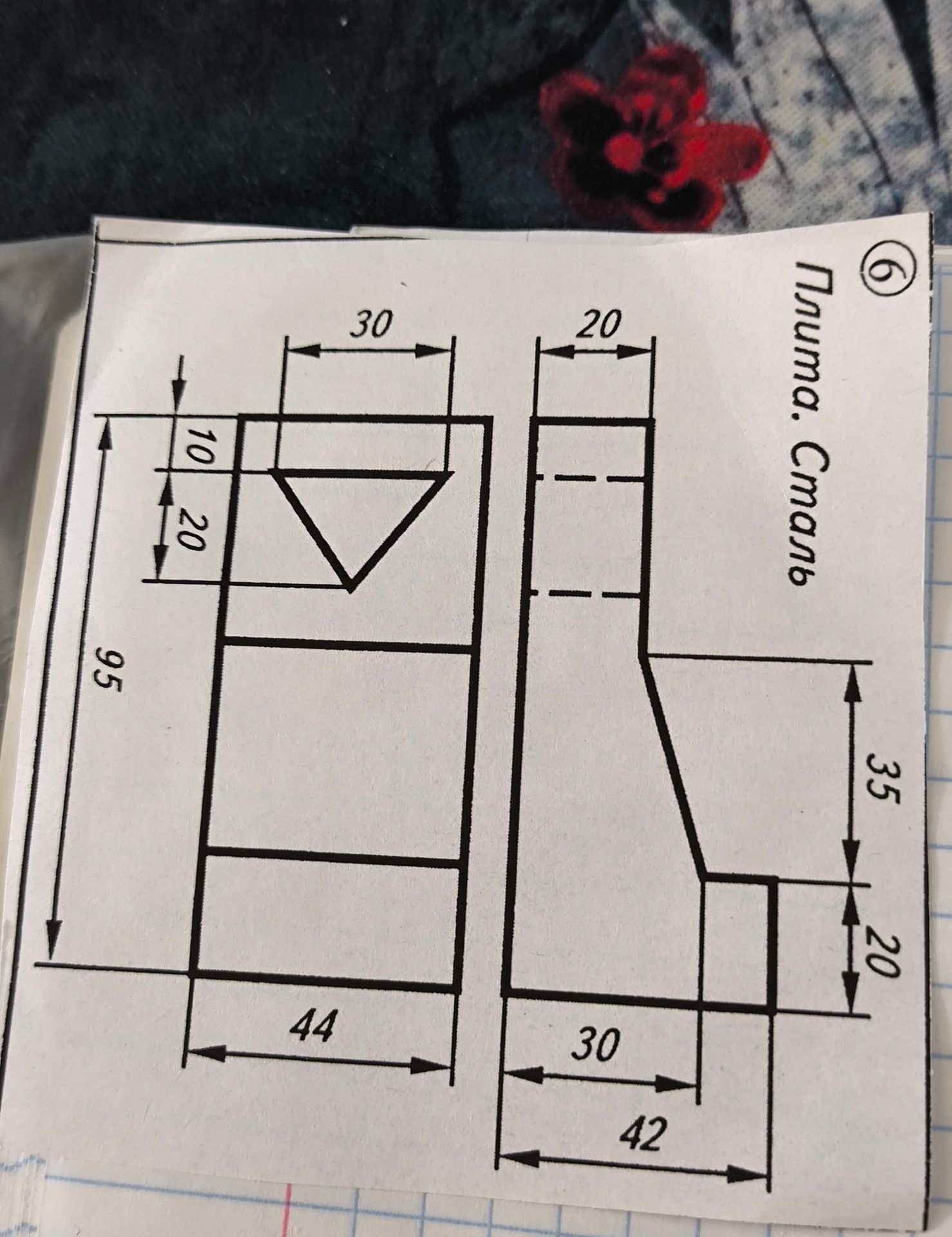

Анализ чертежа:

На чертеже представлены два вида детали с проставленными размерами.

  • Текст: "Плита. Сталь"
  • Размеры:
    • Общая высота детали: 95
    • Ширина верхней части (вид слева): 30
    • Высота верхней части (вид слева): 10
    • Высота средней части (вид слева): 20
    • Общая ширина детали (вид снизу, слева): 44
    • Ширина верхней части (вид справа): 20
    • Высота верхней части (вид справа): 35
    • Высота нижней части (вид справа): 20
    • Ширина средней части (вид справа): 30
    • Общая ширина детали (вид справа, снизу): 42

Примечание: На виде слева сверху имеется треугольный вырез.
