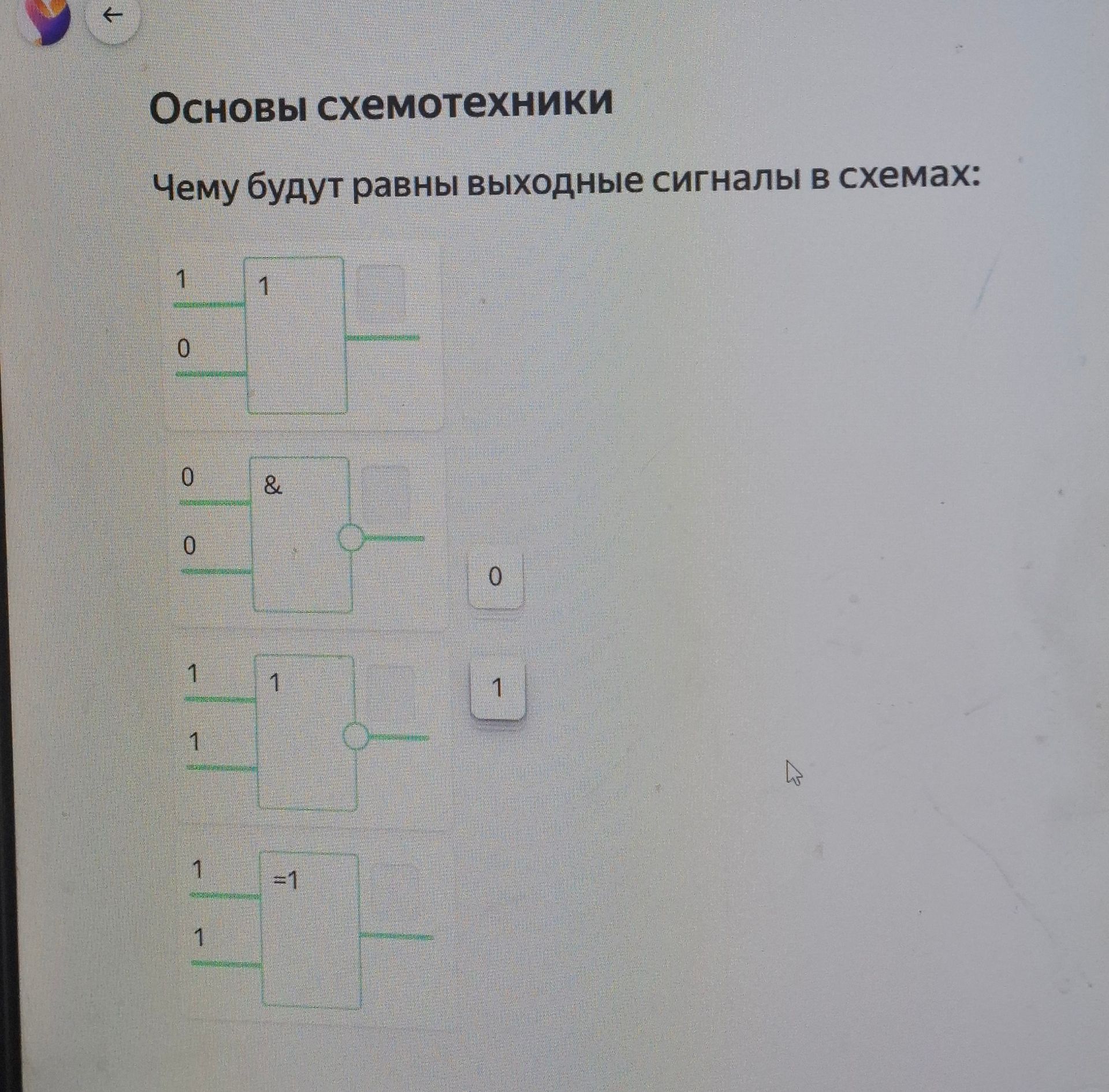

Основы схемотехники Чему будут равны выходные сигналы в схемах:

Решение:

Рассмотрим каждую схему:

1. Первая схема: Два входа имеют значения 1 и 0. Выходной сигнал зависит от типа логического элемента, но судя по отсутствию обозначений, предполагается, что это простая схема без логического элемента (или с элементом, который пропускает одно из значений). Если предположить, что это элемент "И" (AND), то 1 И 0 = 0. Если это "ИЛИ" (OR), то 1 ИЛИ 0 = 1. Без обозначения типа элемента, дать однозначный ответ невозможно. Однако, если предположить, что в окне ответа должен быть именно тот вход, который выведен на выход, то это 1.
2. Вторая схема: Два входа имеют значения 0 и 0. Обозначение "&" указывает на логический элемент "И" (AND). Для элемента "И", выход равен 1 только если оба входа равны 1. В данном случае, 0 И 0 = 0.
3. Третья схема: Два входа имеют значения 1 и 1. Обозначение "○" на выходе может означать инверсию (НЕ) или быть частью символа другого элемента. Однако, если это просто выход, и входы 1 и 1, то при стандартных логических элементах "И" (AND) или "ИЛИ" (OR) выход будет 1. Если предположить, что это НЕ-И (NAND), то выход будет 0. Если это НЕ-ИЛИ (NOR), то выход будет 0. Если это ИСКЛЮЧАЮЩЕЕ ИЛИ (XOR), то выход будет 0. Без явного обозначения типа элемента, даем наиболее вероятный ответ для "И" или "ИЛИ".
4. Четвертая схема: Два входа имеют значения 1 и 1. Обозначение "=1" в прямоугольнике может означать, что выход равен 1, если хотя бы один из входов равен 1 (логический элемент "ИЛИ" - OR). В данном случае, 1 ИЛИ 1 = 1.

Ответ: 1, 0, 1, 1.
