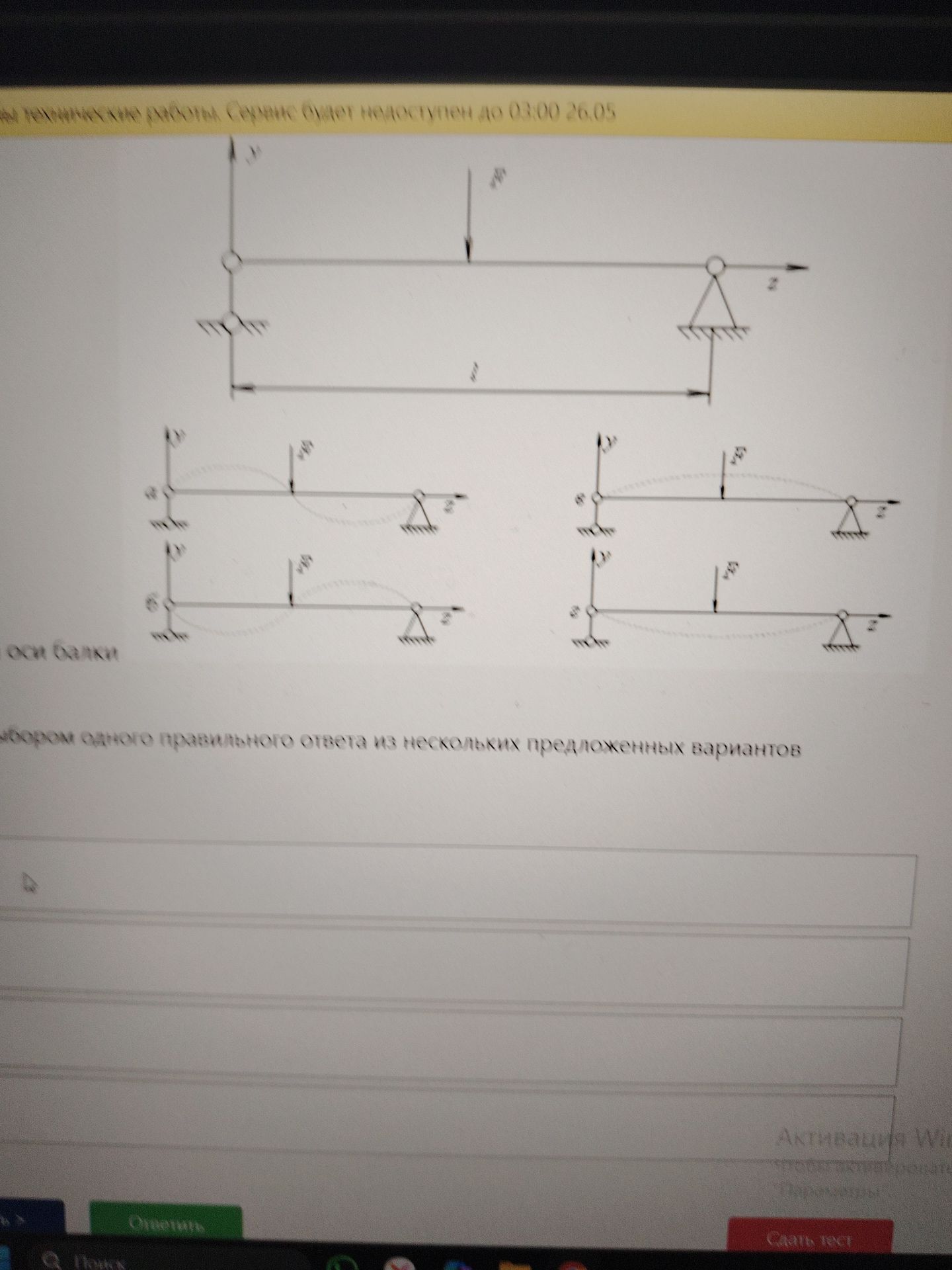

Определите, какой из вариантов нагружения и деформации балки соответствует изображённым схемам.

Решение:

Для определения соответствия схем нагружения и деформации балки, необходимо проанализировать каждый вариант:

1. Нагружение: На верхней схеме показана балка, на которую действует вертикальная нагрузка вниз в середине пролёта. Балка опирается на шарнирно-неподвижную опору слева и шарнирно-подвижную опору справа.
2. Варианты деформации (а, б, в):
• Схема а: Показывает прогиб балки вниз под действием нагрузки, что соответствует изображённому нагружению.
• Схема б: Показывает деформацию, которая могла бы возникнуть при нагрузке, направленной вверх, или при других типах опор.
• Схема в: Показывает деформацию, которая могла бы возникнуть при поперечной нагрузке или других типах опор.

Таким образом, схема а наиболее точно соответствует изображённому нагружению и типу опор.

Ответ: а
