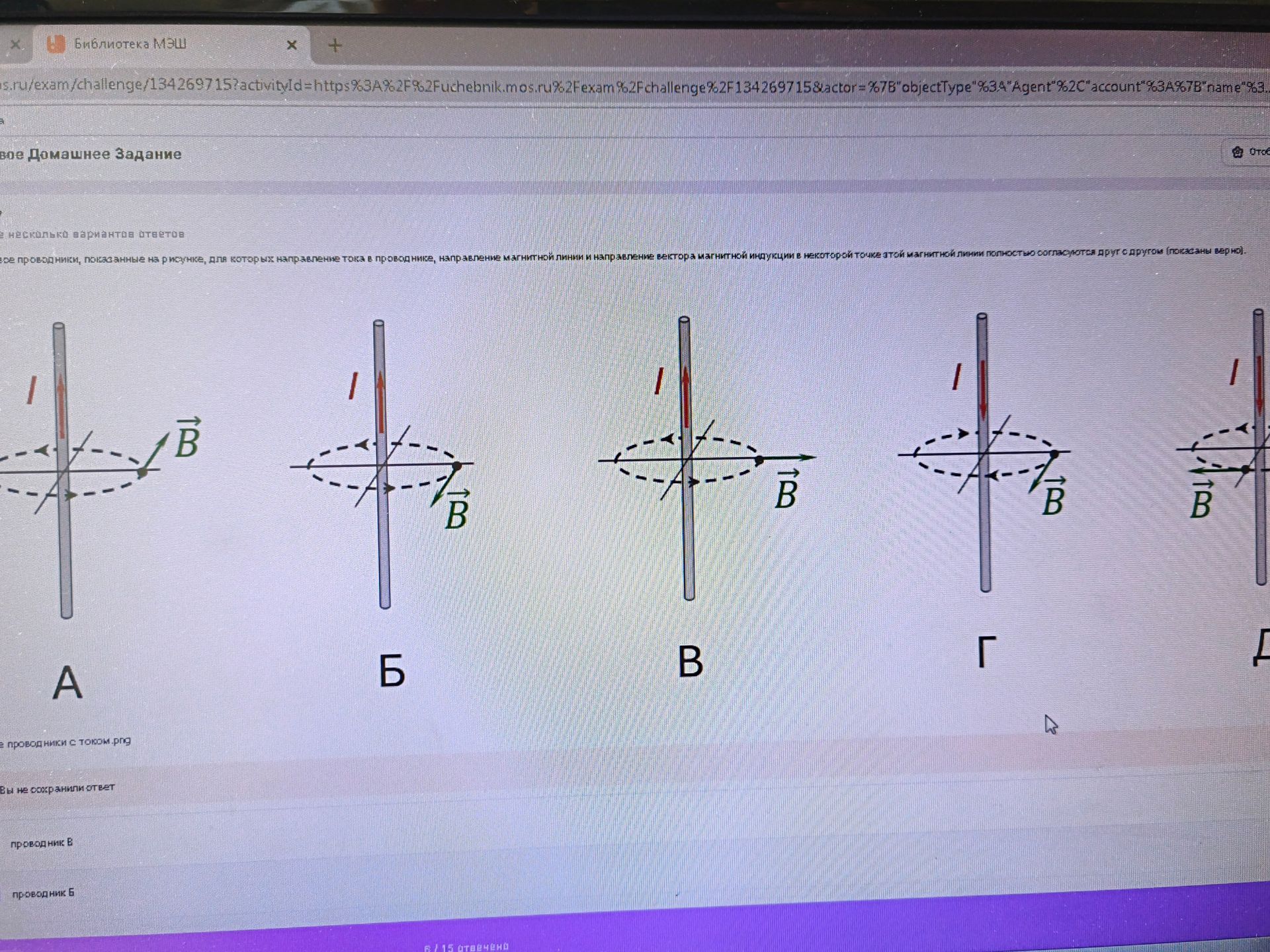

Определите, для каких проводников, показанных на рисунке, направление тока в проводнике, направление магнитной линии и направление вектора магнитной индукции в некоторой точке этой магнитной линии полностью согласуются друг с другом (показаны верно). Выберите один или несколько вариантов ответа: A Б B Г Д

Решение:

Для определения правильных вариантов воспользуемся правилом буравчика (или правилом правой руки). Правило гласит: если направление буравчика совпадает с направлением тока в проводнике, то направление, в котором вращается ручка буравчика, указывает направление линий магнитной индукции.

Рассмотрим каждый рисунок:

• Рисунок А: Ток направлен вверх. Магнитные линии образуют окружности вокруг проводника. Вектор магнитной индукции \(\vec{B}\) нарисован перпендикулярно радиусу окружности и касается её. Направление \(\vec{B}\) соответствует правилу правой руки, если смотреть на него сверху.
• Рисунок Б: Ток направлен вверх. Магнитные линии показаны верно, но вектор \(\vec{B}\) направлен вдоль радиуса, что не соответствует правилу правой руки.
• Рисунок В: Ток направлен вверх. Магнитные линии показаны верно, но вектор \(\vec{B}\) направлен вдоль радиуса, что не соответствует правилу правой руки.
• Рисунок Г: Ток направлен вверх. Магнитные линии образуют окружности. Вектор \(\vec{B}\) нарисован перпендикулярно радиусу и касается окружности. Направление \(\vec{B}\) соответствует правилу правой руки.
• Рисунок Д: Ток направлен вверх. Магнитные линии показаны верно, но вектор \(\vec{B}\) направлен вдоль радиуса, что не соответствует правилу правой руки.

Таким образом, верными являются рисунки А и Г, где направление тока, магнитной линии и вектора магнитной индукции согласованы.

Ответ: А, Г
