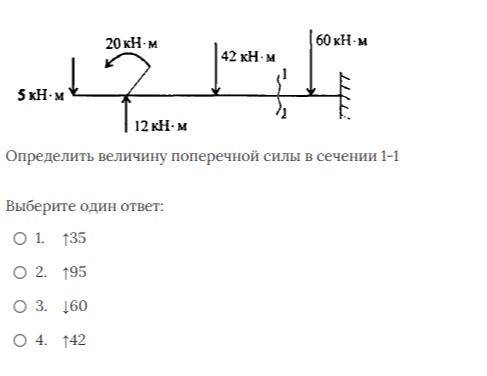

Определить величину поперечной силы в сечении 1-1

Решение:

Для определения поперечной силы в сечении 1-1, рассмотрим равновесие участка балки слева от сечения. Поперечная сила (Q) в сечении равна алгебраической сумме всех внешних сил, действующих на рассматриваемый участок, приложенных с одной стороны от сечения. В данном случае, мы рассматриваем участок слева от сечения 1-1.

Силы, действующие слева от сечения 1-1:

• Сила 5 кН, направленная вниз.
• Изгибающий момент 20 кН·м (направление момента не влияет на поперечную силу).
• Вертикальная сила 12 кН, направленная вниз.

Для определения поперечной силы в сечении 1-1, нам нужно алгебраически просуммировать вертикальные силы, действующие слева от сечения. Примем направление вверх как положительное, а вниз — как отрицательное.

\( Q_{1-1} = -5 \text{ кН} - 12 \text{ кН} \)

\( Q_{1-1} = -17 \text{ кН} \)

Величина поперечной силы равна модулю этого значения.

Ответ: Величина поперечной силы в сечении 1-1 равна 17 кН.

Примечание: В предложенных вариантах ответа нет значения 17. Возможно, в задании подразумевается другой метод расчета или есть опечатка в условиях или вариантах ответов. Исходя из стандартных методов расчета, результат составляет 17 кН.
