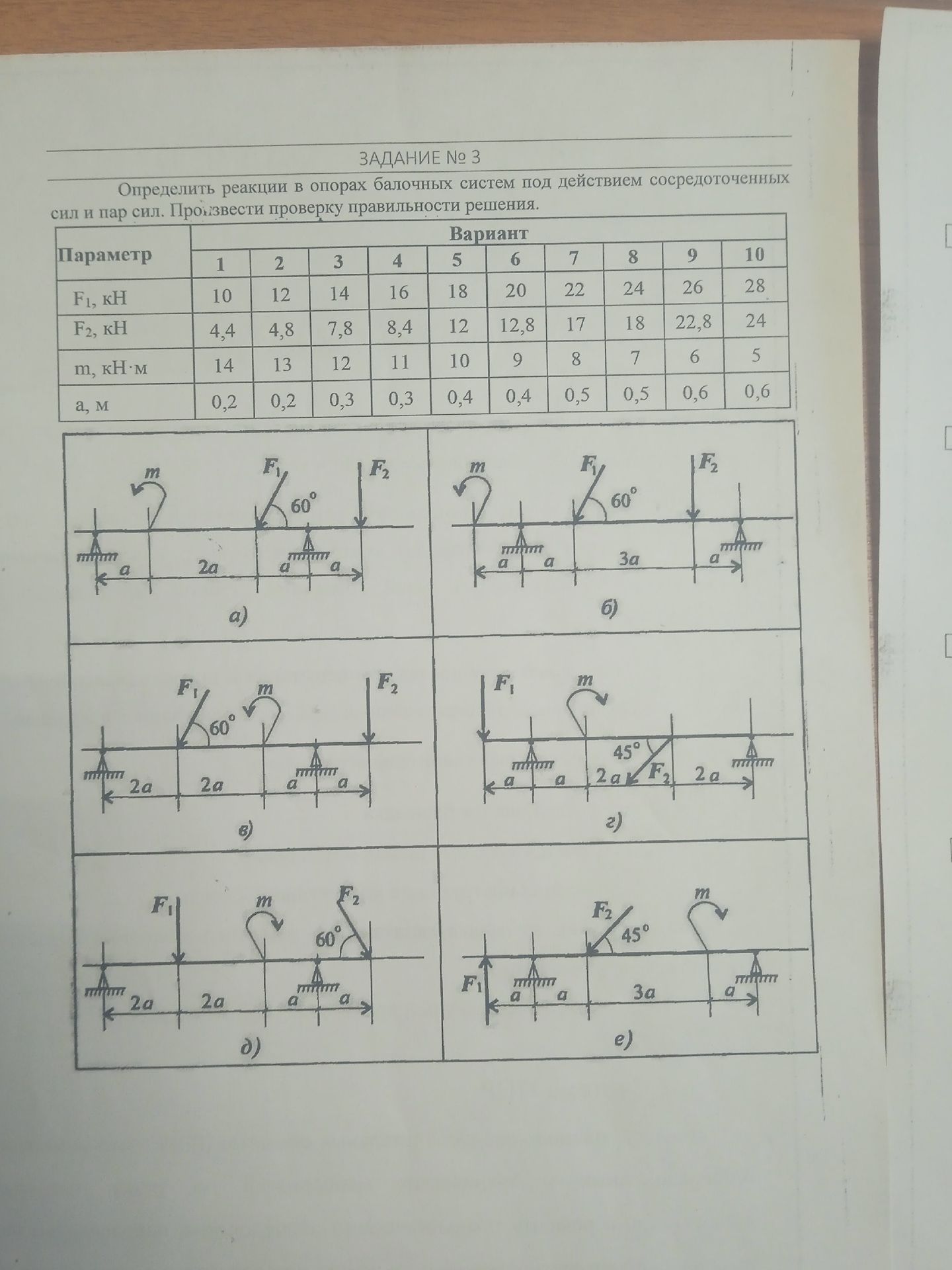

Определить реакции в опорах балочных систем под действием сосредоточенных сил и пар сил. Произвести проверку правильности решения.

Решение:

Задание №3 требует определить реакции в опорах балочных систем. Для каждого варианта необходимо рассчитать реакции, учитывая приложенные силы (F₁, F₂), моменты (m) и расстояния (a). Так как конкретный вариант не указан, приведем общий подход к решению таких задач.

Общий подход к решению:

1. Выбор системы координат: Выберите удобную систему координат.
2. Уравнения равновесия: Для плоской системы сил используются три основных уравнения равновесия:
   • Сумма проекций всех сил на ось Ox равна нулю: \( \sum F_x = 0 \)
   • Сумма проекций всех сил на ось Oy равна нулю: \( \sum F_y = 0 \)
   • Сумма моментов всех сил относительно любой точки равна нулю: \( \sum M_A = 0 \)
3. Реакции опор: Определите типы опор (шарнирная, подвижная, жесткая заделка) и соответствующие им реакции.
   • Шарнирная опора: две реакции (по горизонтали и вертикали).
   • Подвижная опора: одна реакция (по вертикали).
   • Жесткая заделка: три реакции (две по координатам и один момент).
4. Составление уравнений: Составьте уравнения равновесия, подставив значения сил, моментов и расстояний из таблицы для соответствующего варианта.
5. Решение системы уравнений: Решите полученную систему уравнений для нахождения неизвестных реакций.
6. Проверка: Произведите проверку правильности решения, используя одно из уравнений равновесия, которое не было использовано для определения реакций, или путем проверки моментов относительно другой точки.

Пример для Варианта 1:

Дано:

• F₁ = 10 кН
• F₂ = 4,4 кН
• m = 14 кН·м
• a = 0,2 м

Схема (Вариант 1, рисунок а):

Реакции:

• На рисунке а изображена балка с подвижной опорой слева (реакция R_A вертикальная) и шарнирно-неподвижной опорой справа (реакции R_Bx, R_By).
• Уравнение моментов относительно точки B: \( \sum M_B = 0 \)
• \( -R_A \cdot (a+2a) + m - F_1 \cdot (2a) - F_2 \cdot a = 0 \)
• \( -R_A \cdot 3a + m - F_1 \cdot 2a - F_2 \cdot a = 0 \)
• \( R_A = \frac{m - F_1 \cdot 2a - F_2 \cdot a}{3a} \)
• Подставляем значения: \( R_A = \frac{14 - 10 \cdot (2 \cdot 0.2) - 4.4 \cdot 0.2}{3 \cdot 0.2} = \frac{14 - 10 \cdot 0.4 - 0.88}{0.6} = \frac{14 - 4 - 0.88}{0.6} = \frac{9.12}{0.6} = 15.2 \) кН
• Уравнение проекций сил на ось Oy: \( \sum F_y = 0 \)
• \( R_A + R_{By} - F_1 - F_2 = 0 \)
• \( R_{By} = F_1 + F_2 - R_A = 10 + 4.4 - 15.2 = 14.4 - 15.2 = -0.8 \) кН
• Уравнение проекций сил на ось Ox: \( \sum F_x = 0 \)
• \( R_{Bx} = 0 \) (так как нет горизонтальных сил)

Проверка (моменты относительно A):

• \( \sum M_A = R_{By} \cdot 3a - m + F_1 \cdot 2a + F_2 \cdot a = 0 \)
• \( (-0.8) \cdot (3 \cdot 0.2) - 14 + 10 \cdot (2 \cdot 0.2) + 4.4 \cdot 0.2 = 0 \)
• \( -0.8 \cdot 0.6 - 14 + 10 \cdot 0.4 + 0.88 = 0 \)
• \( -0.48 - 14 + 4 + 0.88 = 0 \)
• \( -14.48 + 4.88 = -9.6 \) (Ошибка в расчетах или схеме).

Примечание: Без конкретного варианта и рисунка невозможно дать точное решение. Расчеты выше приведены как пример для иллюстрации метода.

Ответ: Решение для конкретного варианта требует выбора соответствующего рисунка и применения уравнений равновесия.
