Ответ:
Решение:
Для решения этой задачи необходимо учесть, что схема, представленная на рисунке, может относиться к одному из четырех вариантов (1, 2, 3, 4), указанных в таблице. В зависимости от варианта, значения нагрузок (F₁, F₂), момента (m) и расстояния (a) будут меняться. Для каждого варианта необходимо будет определить реакции опор.
Пример для варианта 1:
Дано:
- F₁ = 10 кН
- F₂ = 4,4 кН
- m = 14 кН·м
- a = 0,2 м
Найти: Реакции опор.

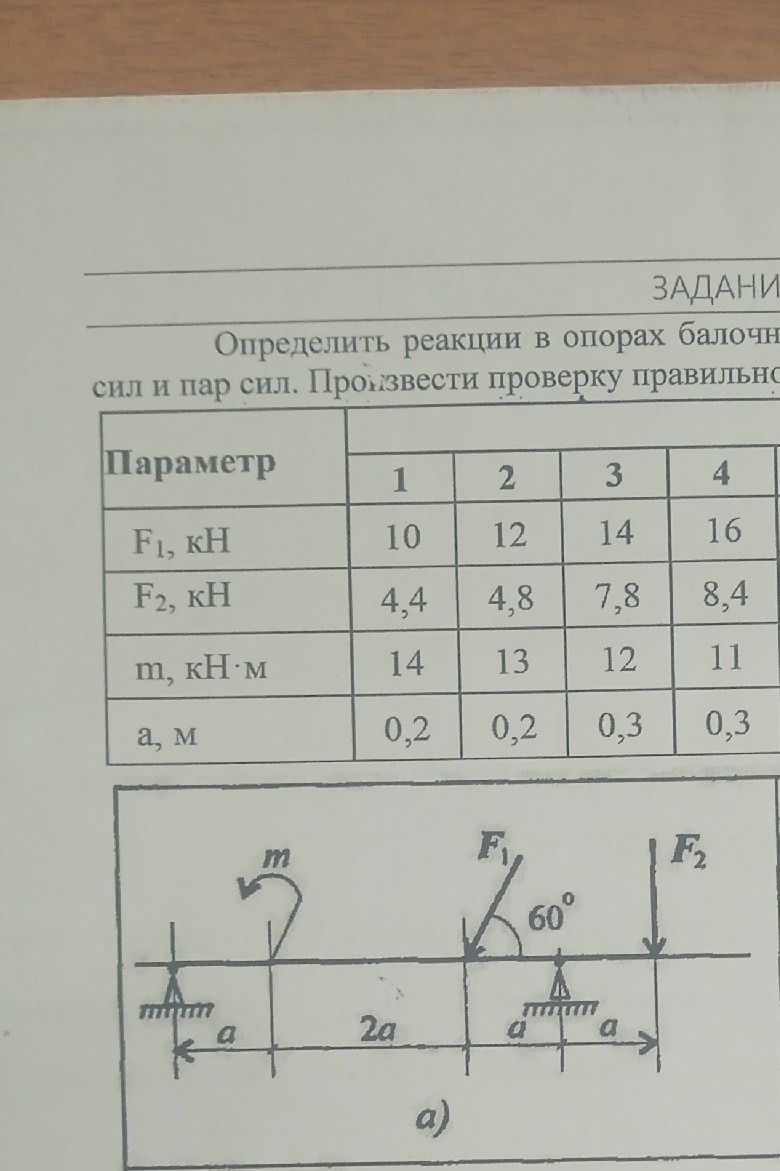

Изображение схемы:
Уравнения равновесия балки:
- Сумма моментов сил относительно опоры А равна нулю:\[ Αy \cdot 0 - m + F_1 \cdot (0.2) - F_2 \cdot (0.2 + 0.2 + 0.2 + 0.2) = 0 \]\[ -14 + 10 \cdot 0.2 - 4.4 \cdot 0.8 = 0 \]\[ -14 + 2 - 3.52 = 0 \]\[ -15.52 \neq 0 \]
Примечание: Приведенный расчет является примерным и основан на предположении, что схема и значения параметров относятся к варианту 1. Для полного решения необходимо рассчитать реакции для каждого из четырех вариантов, используя соответствующие значения из таблицы и схему.
