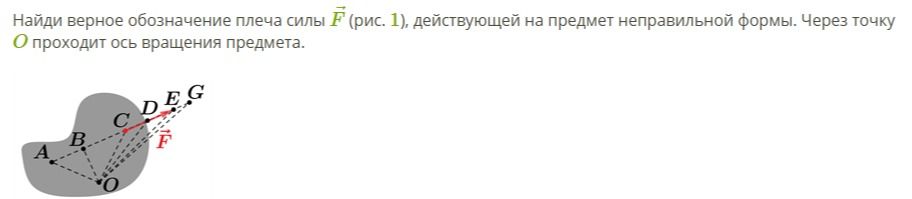

Найди верное обозначение плеча силы F (рис. 1), действующей на предмет неправильной формы. Через точку O проходит ось вращения предмета.

Решение:

Плечо силы - это кратчайшее расстояние от оси вращения до линии действия силы. В данном случае, ось вращения проходит через точку O. Сила F приложена к точке D. Чтобы найти плечо силы, нужно провести перпендикуляр из точки O к линии действия силы F. Точка пересечения этого перпендикуляра с линией действия силы (или её продолжением) позволяет определить плечо.

На рисунке видно, что вектор силы F направлен от точки D в сторону точки G. Перпендикуляр, опущенный из точки O на линию действия силы F, пересекает её в некоторой точке, обозначенной как E. Следовательно, отрезок OE является плечом силы F.

Ответ: плечо силы F обозначено отрезком OE.
