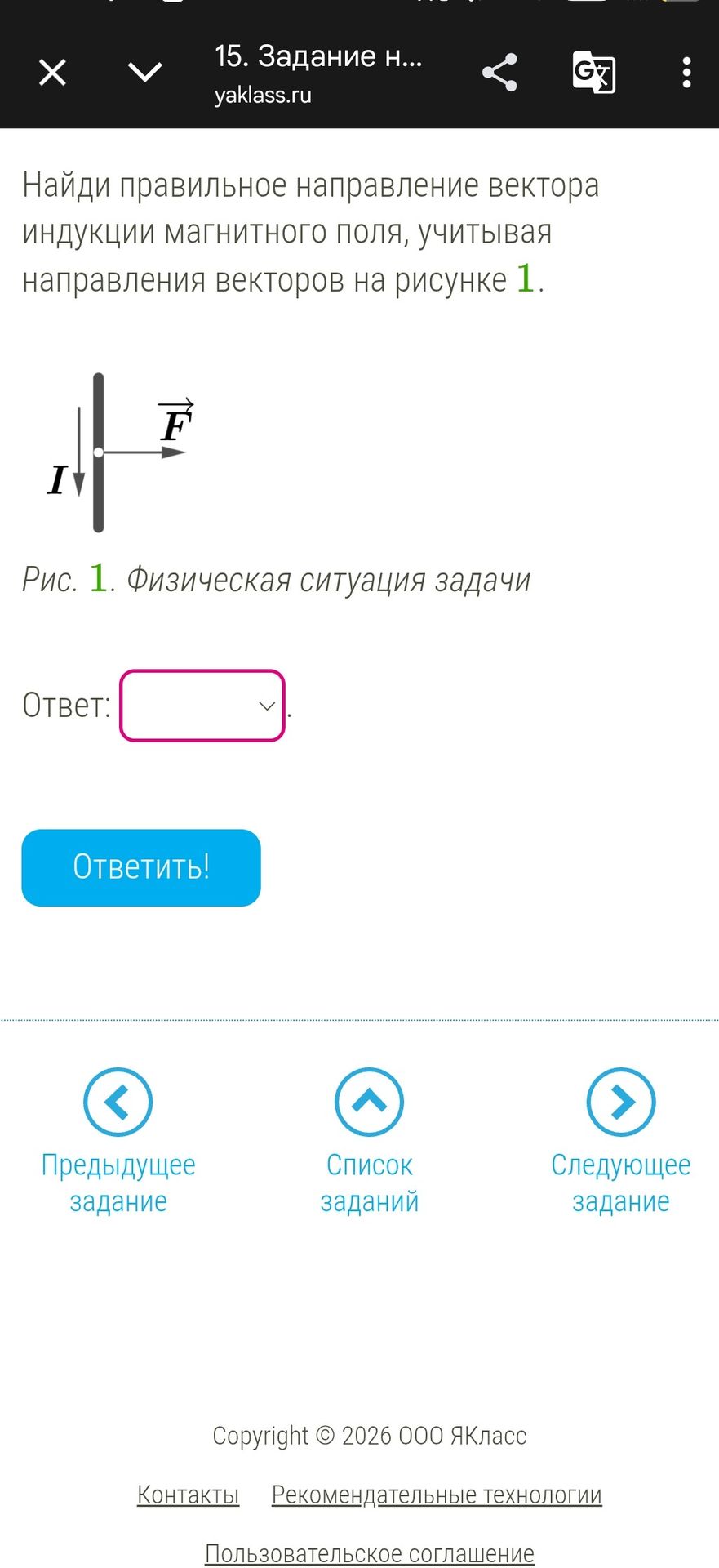

Найди правильное направление вектора индукции магнитного поля, учитывая направления векторов на рисунке 1.

Решение:

Задача сводится к определению направления вектора индукции магнитного поля, создаваемого током, протекающим по прямому проводнику. Для этого используется правило правой руки (или правило буравчика).

1. Правило правой руки гласит: если согнуть пальцы правой руки так, чтобы большой палец указывал направление тока в проводнике, то направление, в котором указывают остальные пальцы, будет направлением вектора индукции магнитного поля.
2. На рисунке показано, что ток I направлен вниз.
3. По правилу правой руки, если мы направим большой палец правой руки вниз (по направлению тока), то остальные пальцы будут загибаться вокруг проводника по часовой стрелке.
4. Следовательно, вектор индукции магнитного поля B (который в данной задаче обозначен как F, что, вероятно, является ошибкой в постановке задачи, так как F обычно обозначает силу, а B — вектор магнитной индукции) будет направлен из плоскости рисунка в точке, расположенной справа от проводника.

Ответ: Из плоскости рисунка.
