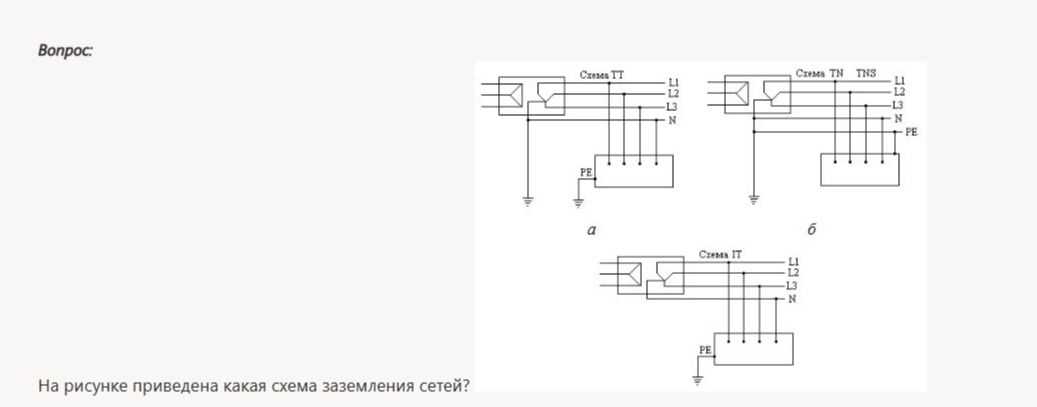

На рисунке приведена какая схема заземления сетей?

Привет! Давай разберёмся с этой схемой заземления. Смотри, на рисунке нам представлены три разных схемы:

• Схема а: Это схема TT. Здесь заземление нейтрали источника питания (нейтраль глухо заземлена), а открытые проводящие части электроустановки заземлены через заземлитель, не связанный с нейтралью источника.
• Схема б: Это схема TN, а точнее TNS. В этой схеме нейтраль источника глухо заземлена, а открытые проводящие части присоединены к этой глухозаземленной нейтрали.
• Схема в: На рисунке нет обозначенной схемы 'в'. Есть схема IT, которая представлена третьей по счету (под буквой 'б' в другом расположении). В этой схеме нейтраль источника изолирована или заземлена через большое сопротивление, а открытые проводящие части заземлены.

Ответ: На рисунке представлены схемы TT, TN (TNS) и IT.
