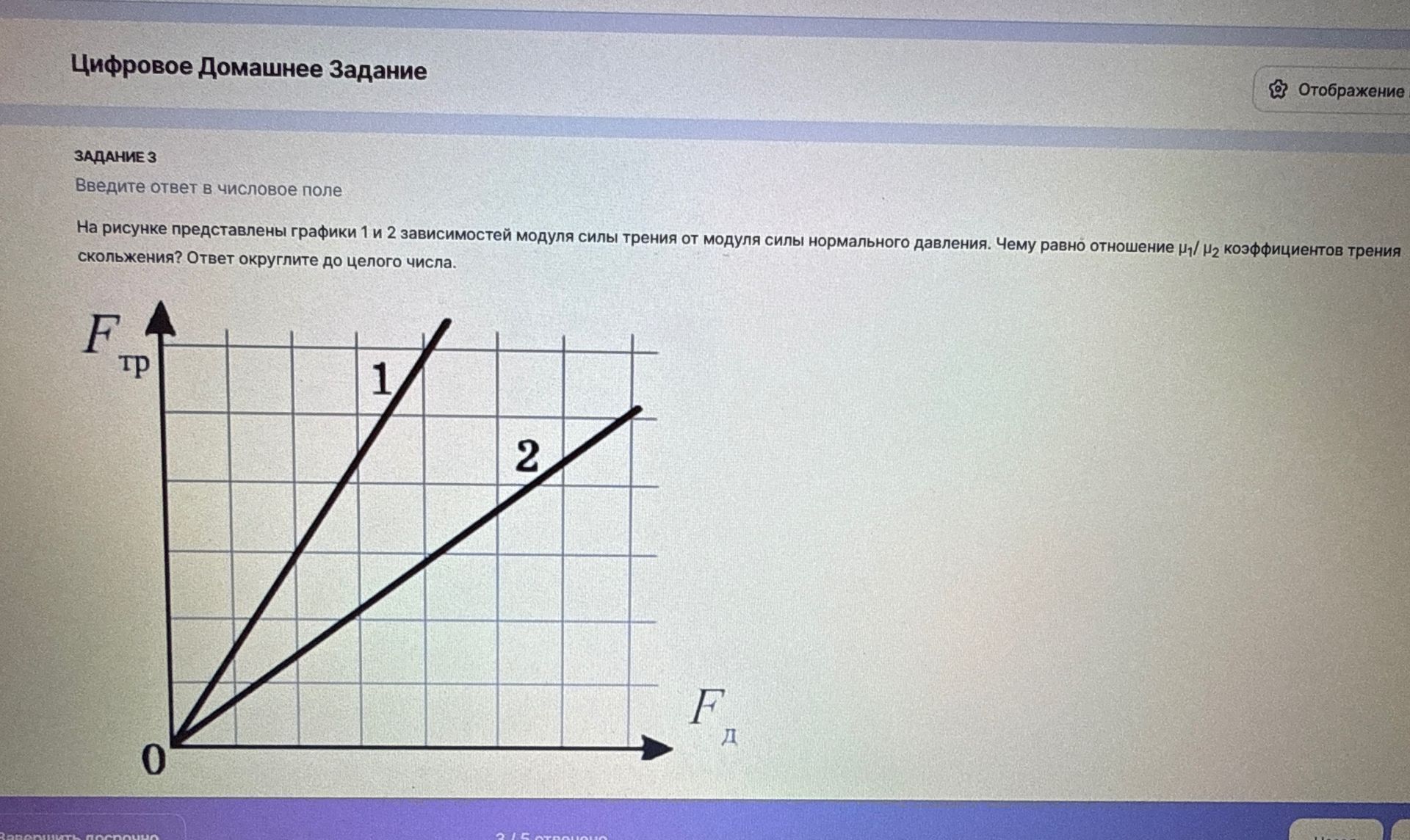

На рисунке представлены графики 1 и 2 зависимостей модуля силы трения от модуля силы нормального давления. Чему равно отношение џ₁/ џ₂ коэффициентов трения скольжения? Ответ округлите до целого числа.

Решение:

На графике зависимость силы трения F_тр от силы нормального давления F_д представлена в виде прямой линии, проходящей через начало координат. Это соответствует формуле силы трения скольжения: F_тр = μ * F_д, где μ — коэффициент трения скольжения.

Из формулы видно, что коэффициент трения μ равен тангенсу угла наклона графика к оси абсцисс (F_д).

Для графика 1:

• Возьмем точку на графике, например, где F_д = 2 (по горизонтальной оси), тогда F_тр = 2 (по вертикальной оси).
• μ₁ = F_тр / F_д = 2 / 2 = 1.

Для графика 2:

• Возьмем точку на графике, например, где F_д = 4 (по горизонтальной оси), тогда F_тр = 2 (по вертикальной оси).
• μ₂ = F_тр / F_д = 2 / 4 = 0.5.

Отношение коэффициентов трения:

• μ₁ / μ₂ = 1 / 0.5 = 2.

Ответ округлять не нужно, так как получилось целое число.

Ответ: 2
