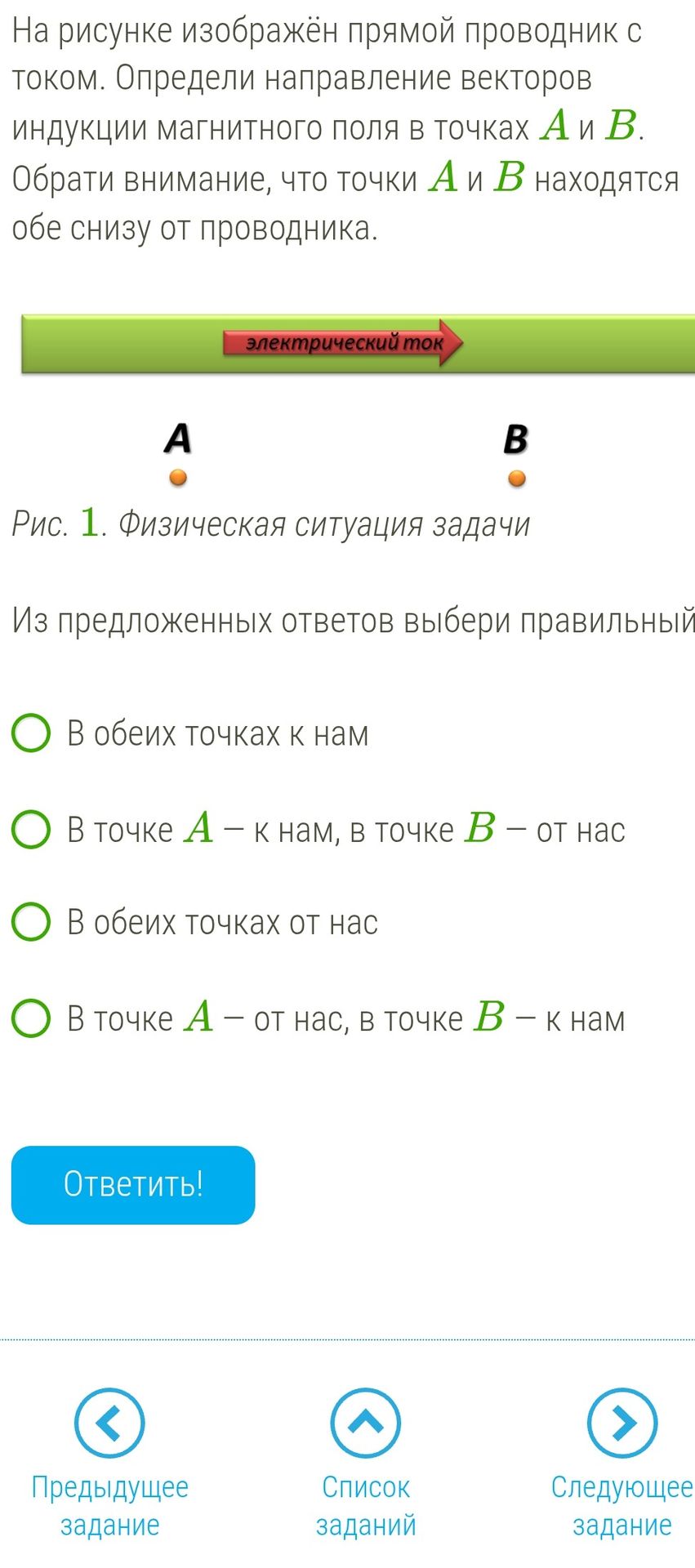

На рисунке изображён прямой проводник с током. Определи направление векторов индукции магнитного поля в точках А и В. Обрати внимание, что точки А и В находятся обе снизу от проводника.

Решение:

Для определения направления вектора магнитной индукции магнитного поля, создаваемого прямым проводником с током, воспользуемся правилом правой руки:

1. Определяем направление тока в проводнике. На рисунке стрелка указывает направление тока слева направо.
2. Располагаем правую руку так, чтобы четыре отведённых пальца указывали направление тока.
3. В этом случае большой палец покажет направление вектора магнитной индукции над проводником.
4. Поскольку точки А и В находятся под проводником, направление вектора магнитной индукции в этих точках будет противоположно направлению большого пальца.
5. Если ток течёт слева направо, то над проводником вектор индукции направлен от нас (в плоскость чертежа).
6. Следовательно, под проводником, в точках А и В, вектор индукции направлен к нам.

Ответ: В точке А – к нам, в точке В – к нам.
