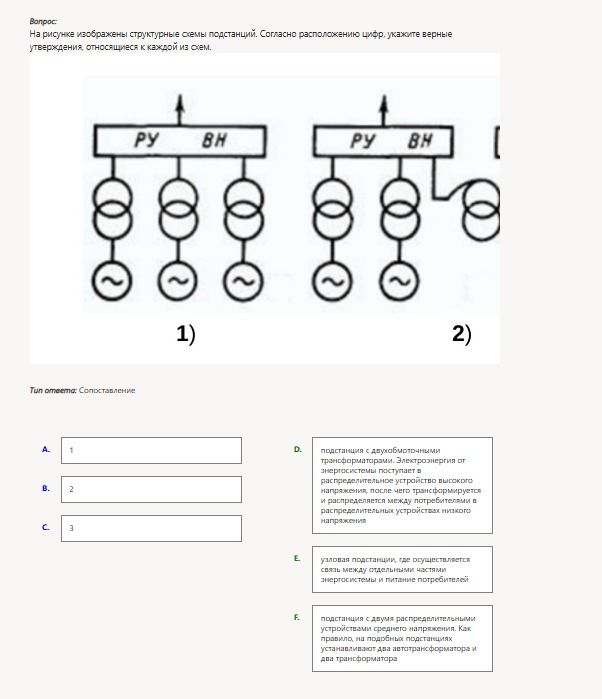

На рисунке изображены структурные схемы подстанций. Согласно расположению цифр укажите верные утверждения, относящиеся к каждой из схем: 1), 2), 3). Варианты: D — подстанция с двухступенчатым трансформатором; электроэнергия от энергосистемы поступает в распределительное устройство высокого напряжения, после чего трансформируется и распределяется между потребителями в распределительном устройстве низкого напряжения; E — узловая подстанция, где осуществляется связь между отдельными частями энергосистемы и питание потребителей; F — подстанция с двумя распределительными устройствами среднего напряжения, расположенными последовательно. Как правило, на подобной подстанции устанавливают два автотрансформатора и два трансформатора.

Схема 1 показывает подстанцию с распределительным устройством высокого напряжения, силовыми трансформаторами и распределительным устройством низкого напряжения. Это соответствует утверждению D.

Схема 2 содержит два последовательно расположенных распределительных устройства среднего напряжения, поэтому ей соответствует утверждение F.

Для схемы 3 соответствует оставшееся утверждение E — узловая подстанция.

Ответ: 1 — D; 2 — F; 3 — E.
