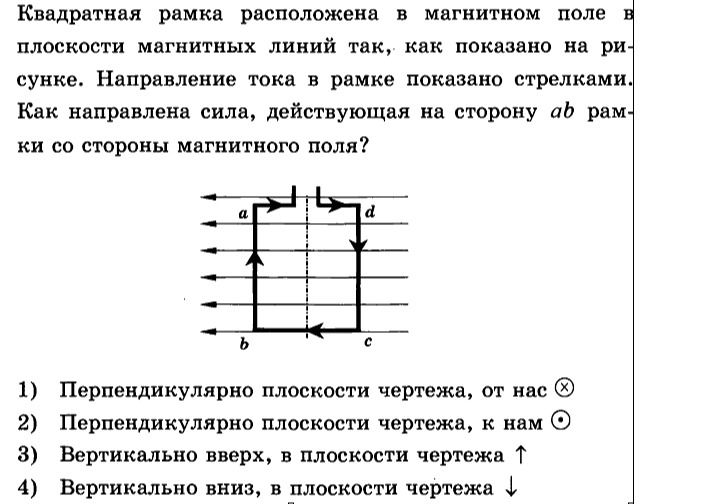

Квадратная рамка расположена в магнитном поле в плоскости магнитных линий так, как показано на рисунке. Направление тока в рамке показано стрелками. Как направлена сила, действующая на сторону ав рамки со стороны магнитного поля?

Решение:

Для определения направления силы, действующей на проводник с током в магнитном поле, используем правило левой руки.

1. Определим направление линий магнитного поля: Стрелки на рисунке показывают, что магнитное поле направлено слева направо.
2. Определим направление тока в проводнике ав: По условию, ток в рамке показан стрелками. В проводнике ав ток направлен снизу вверх.
3. Применим правило левой руки: Поместим левую руку так, чтобы линии магнитного поля входили в ладонь, а четыре вытянутых пальца показывали направление тока (снизу вверх). В этом случае большой палец, отставленный на 90 градусов, будет указывать направление силы, действующей на проводник.
4. Результат: Большой палец будет направлен от нас, перпендикулярно плоскости чертежа.

Ответ: 1) Перпендикулярно плоскости чертежа, от нас.
