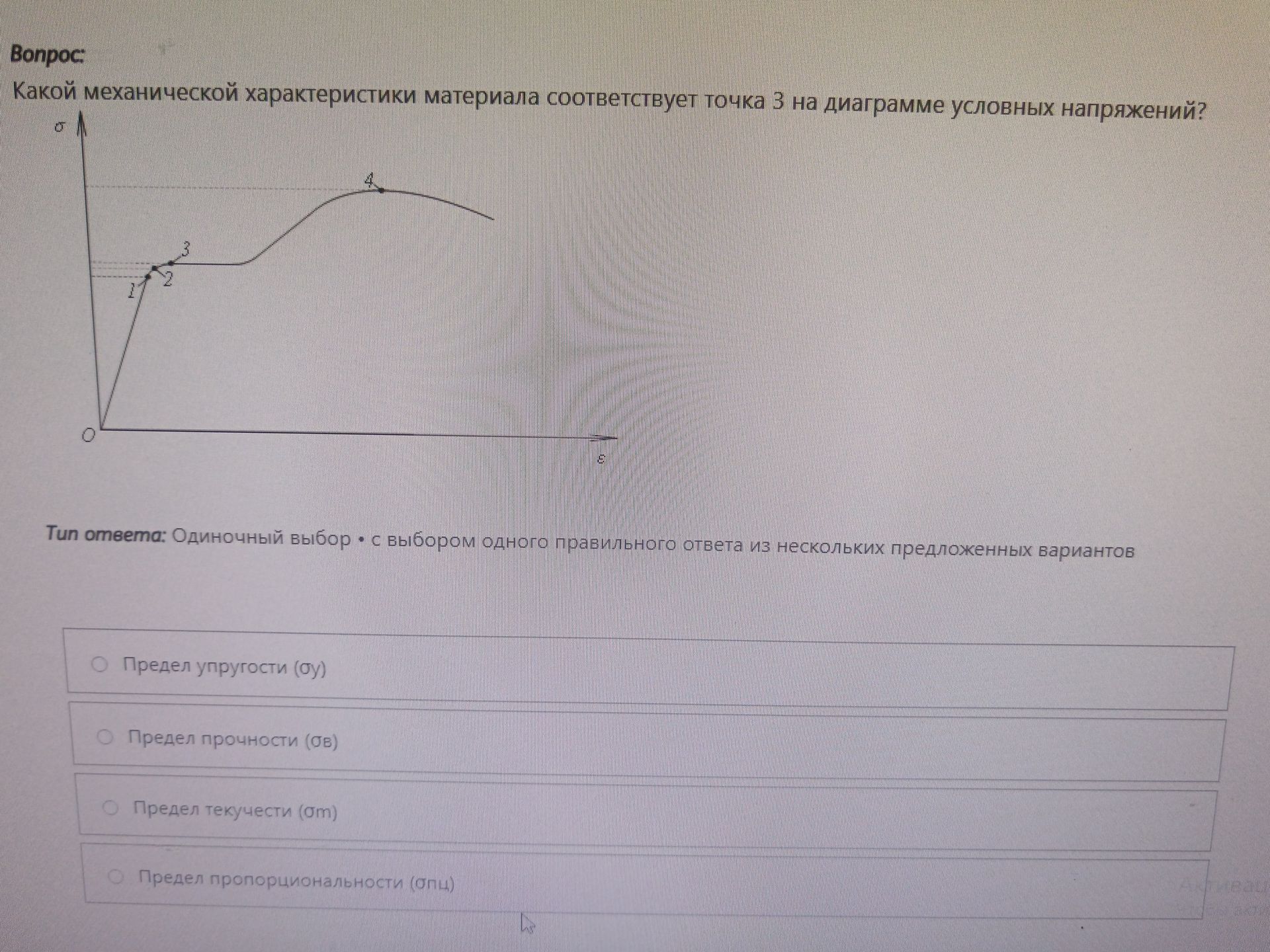

Какой механической характеристики материала соответствует точка 3 на диаграмме условных напряжений?

Решение:

Диаграмма условных напряжений показывает зависимость напряжения (σ) от относительного удлинения (ε) материала при растяжении.

Точка 3 на диаграмме соответствует участку, где происходит пластическая деформация без значительного увеличения напряжения. Этот участок называется пределом текучести.

• Предел упругости (σy) — это напряжение, до которого деформация является упругой (обратимой). На диаграмме это соответствует начальному прямолинейному участку до точки 1 или 2.
• Предел прочности (σв) — это максимальное напряжение, которое материал может выдержать до начала разрушения. На диаграмме это точка 4.
• Предел текучести (от) — это напряжение, при котором начинается значительная пластическая деформация. На диаграмме это соответствует горизонтальному участку, где находится точка 3.
• Предел пропорциональности (опц) — это напряжение, до которого зависимость между напряжением и деформацией линейна. На диаграмме это обычно соответствует началу кривой, до точки 1.

Таким образом, точка 3 соответствует пределу текучести.

Ответ: Предел текучести (от).
