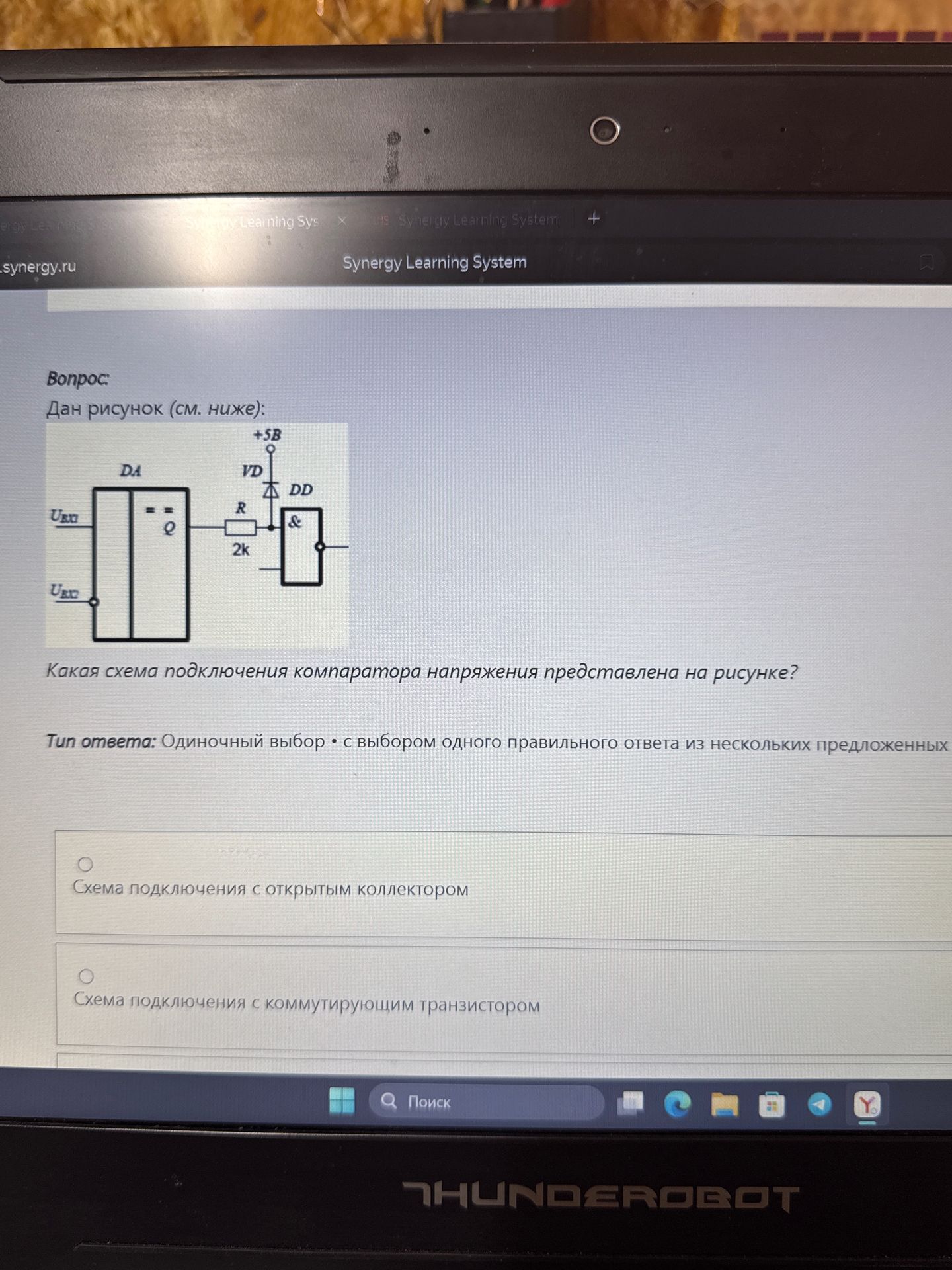

Какая схема подключения компаратора напряжения представлена на рисунке?

Решение:

На рисунке представлена схема подключения компаратора напряжения с выходом типа «открытый коллектор». Это видно по наличию диода VD, который обычно используется в схемах с открытым коллектором для защиты от обратных выбросов напряжения, и резистора R, который выполняет функцию подтягивающего резистора к плюсу питания (+5B). Выход DD также подключен к этому резистору. Такая конфигурация позволяет выходному каскаду компаратора либо «открываться» (низкий уровень), либо «закрываться» (высокий уровень, определяемый подтягивающим резистором).

Вариант «с коммутирующим транзистором» является более общим, но в данном конкретном изображении преобладает схемотехника, характерная для выхода с открытым коллектором.

Ответ: Схема подключения с открытым коллектором.
