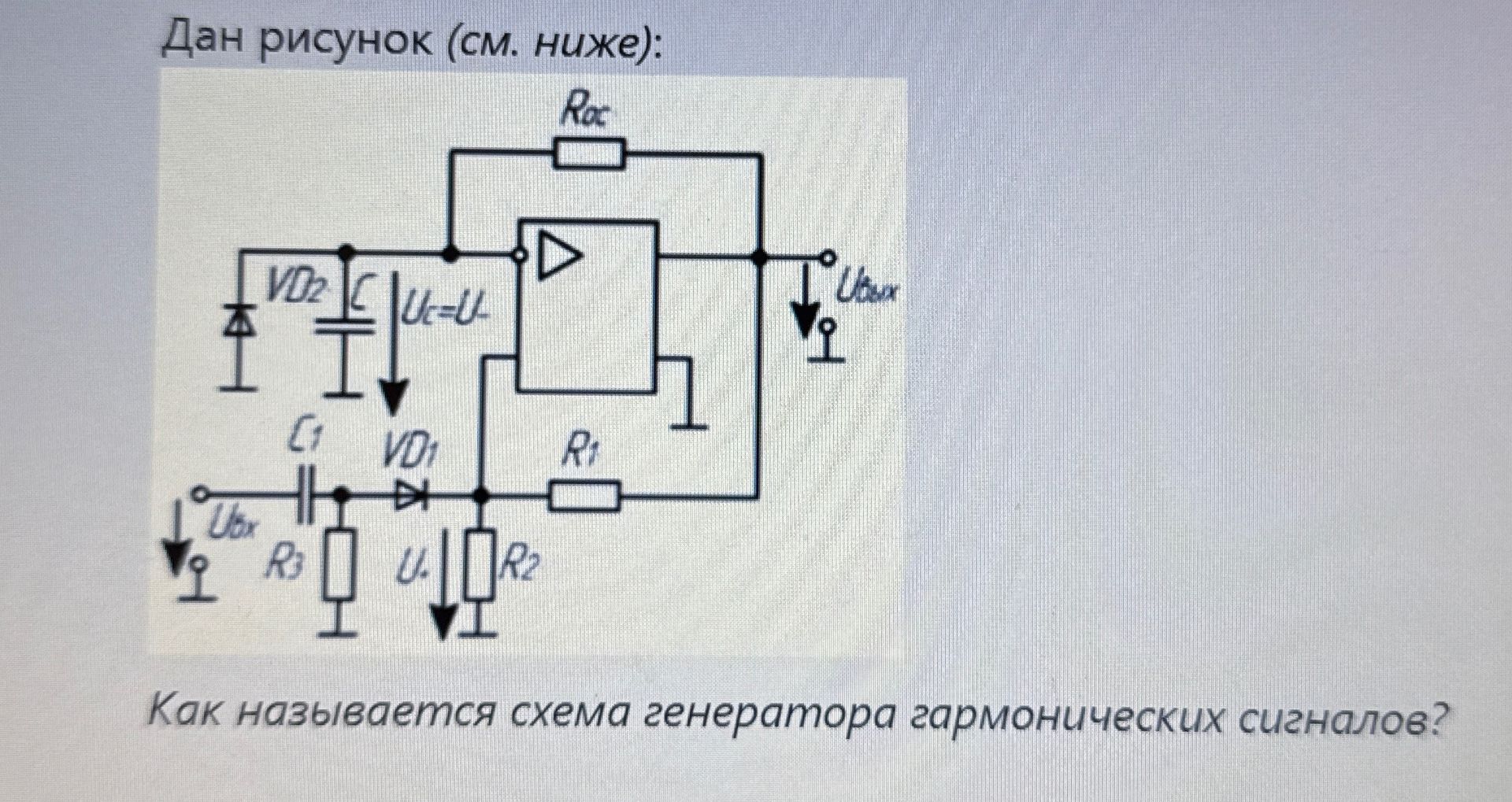

Как называется схема генератора гармонических сигналов?

Решение:

Данная схема является генератором гармонических сигналов. Он построен на основе интегрального таймера (микросхемы, изображенной в виде прямоугольника с треугольником внутри), резисторов R1, R2, R3, конденсатора C1 и диодов VD1, VD2.

Принцип работы заключается в формировании колебаний за счет зарядки и разрядки конденсатора C1 через резистор R3, а также за счет положительной обратной связи, обеспечиваемой элементами схемы.

Ключевые элементы:

• Интегральный таймер: Основной активный элемент, выполняющий функцию генерации.
• RC-цепочка (R3, C1): Определяет временные параметры генератора, влияя на частоту выходного сигнала.
• Диоды VD1, VD2: Используются для ограничения напряжения или формирования уровней сигнала.
• Резисторы R1, R2, Roc: Задают режимы работы, влияют на стабильность частоты и амплитуду выходного сигнала.

Выходной сигнал (U_вых) имеет форму, близкую к синусоидальной, хотя конкретная форма зависит от точных параметров элементов и режима работы.

Ответ: Генератор гармонических сигналов (на основе интегрального таймера).
