Image of an electrical circuit diagram.

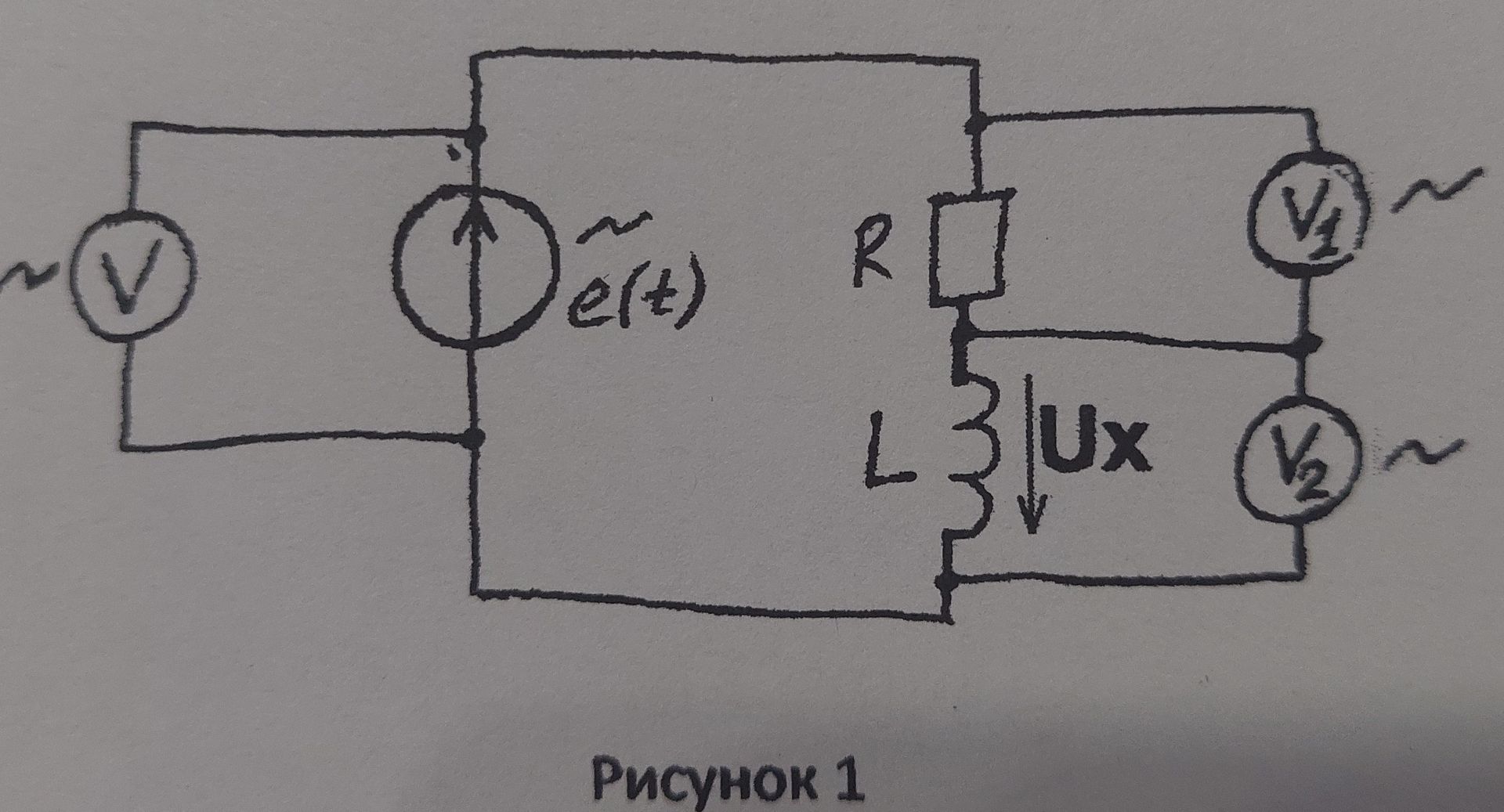

Описание схемы:

На рисунке представлена электрическая схема, включающая:

• Источник напряжения (обозначен буквой V в круге слева).
• Источник тока (обозначен кругом со стрелкой и надписью \( e(t) \) ).
• Резистор (обозначен квадратом с буквой R).
• Индуктивность (обозначена спиралью с буквой L).
• Два вольтметра (обозначены V₁ и V₂ в кругах).
• Напряжение \( Ux \) над индуктивностью.
• Надпись "Рисунок 1" внизу.

  Схема показывает последовательное соединение резистора R и индуктивности L, к которым параллельно подключен источник напряжения. Вольтметр V₁ измеряет напряжение на резисторе R, а вольтметр V₂ измеряет напряжение на индуктивности L. Источник тока \( e(t) \) подключен последовательно с источником напряжения V.
