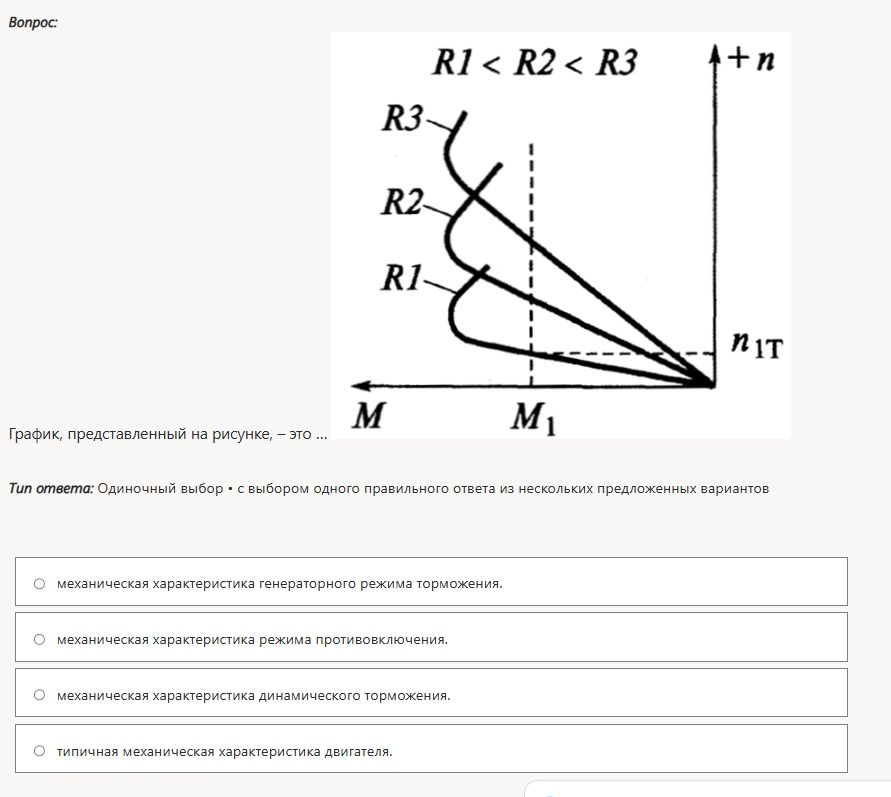

График, представленный на рисунке, – это ...

Решение:

Представленный на рисунке график иллюстрирует зависимость момента M от угловой скорости n для различных значений сопротивлений R1, R2, R3. Линии показывают, как изменяется момент при изменении скорости. В данном случае, когда скорость уменьшается до нуля (n → 0), момент стремится к некоторому значению, а затем продолжает уменьшаться. При увеличении скорости, момент также уменьшается.

Рассмотрим варианты:

• Механическая характеристика генераторного режима торможения: В этом режиме двигатель работает как генератор, создавая тормозящий момент. Характеристика обычно имеет вид, когда при увеличении скорости тормозной момент уменьшается.
• Механическая характеристика режима противовключения: Этот режим применяется для быстрого торможения путем переключения обмоток. Кривые обычно проходят через ноль при некоторой скорости и затем имеют отрицательный наклон.
• Механическая характеристика динамического торможения: При динамическом торможении обмотки двигателя замыкаются накоротко через балластное сопротивление. Тормозной момент создается за счет энергии вращения. Характерно, что при увеличении скорости тормозной момент растет, что не соответствует рисунку.
• Типичная механическая характеристика двигателя: Для двигателя внутреннего сгорания или электродвигателя в режиме тяги, момент при увеличении скорости обычно уменьшается, но кривые имеют другой вид, и режим торможения не подразумевается.

График на рисунке, где при снижении скорости момент сначала возрастает, а затем падает, и где есть кривые для разных сопротивлений, наиболее точно соответствует механической характеристике генераторного режима торможения. Кривые R1, R2, R3 могут представлять собой характеристики при изменении внешнего сопротивления, что характерно для генераторного режима.

Ответ: механическая характеристика генераторного режима торможения.
