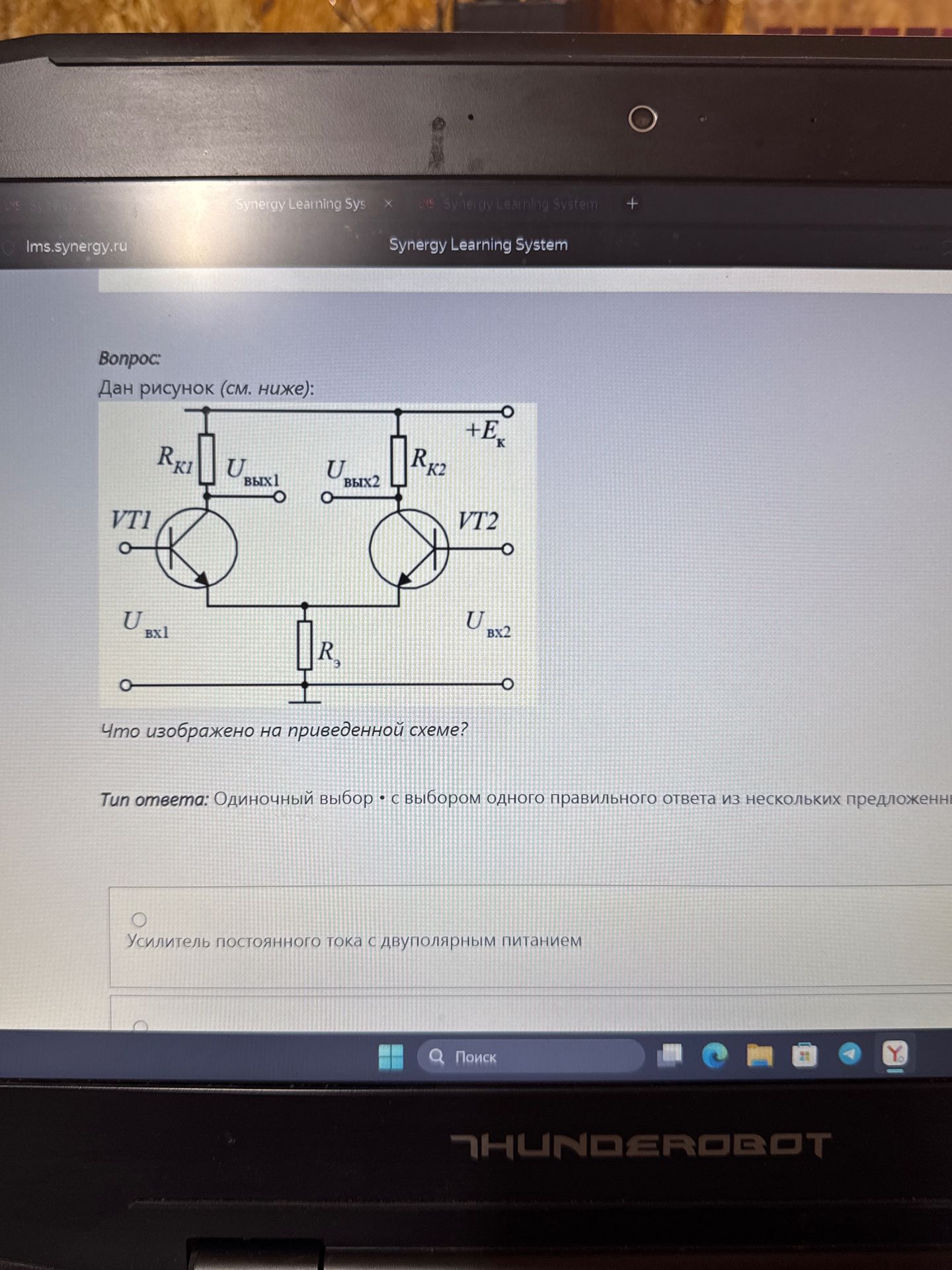

Что изображено на приведенной схеме?

Решение:

На приведенной схеме изображен усилитель постоянного тока с двуполярным питанием. Это можно определить по наличию двух транзисторов (VT1 и VT2), резисторов (R_K1, R_K2, R₃) и источника питания (+E_K), а также входных и выходных напряжений (U_вых1, U_вых2, U_Вх1, U_Вх2). Такая конфигурация характерна для схем усилителей постоянного тока, работающих от двуполярного источника питания.

Ответ: Усилитель постоянного тока с двуполярным питанием.
