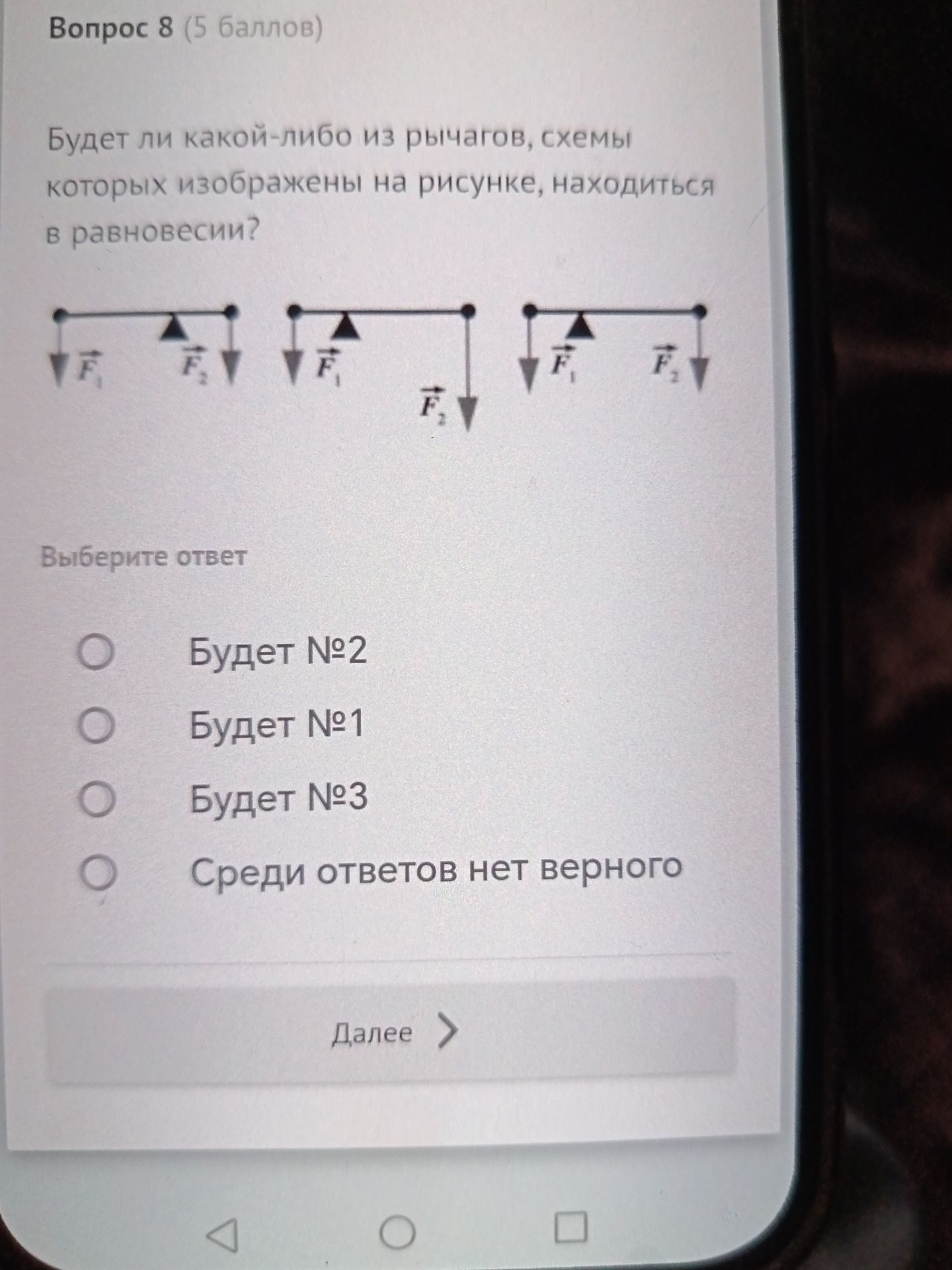

Будет ли какой-либо из рычагов, схемы которых изображены на рисунке, находиться в равновесии?

Анализ равновесия рычагов:

Для того чтобы рычаг находился в равновесии, произведение силы на плечо должно быть одинаковым для всех сил, действующих на рычаг. То есть, M = F \(\cdot\) l, где F — сила, а l — плечо силы (расстояние от оси вращения до точки приложения силы, перпендикулярное к линии действия силы).

Рассмотрим каждый рычаг:

Рычаг №1:

• Предположим, что плечо силы F₁ равно l₁, а плечо силы F₂ равно l₂.
• Момент силы F₁: M₁ = F₁ \(\cdot\) l₁.
• Момент силы F₂: M₂ = F₂ \(\cdot\) l₂.
• Визуально плечо l₁ кажется больше плеча l₂, и силы F₁ и F₂ примерно равны. Если F₁ = F₂, то для равновесия должно быть l₁ = l₂, что не наблюдается. Если F₁ \(\cdot\) l₁ = F₂ \(\cdot\) l₂, то рычаг в равновесии. По схеме, F₁ и F₂ приложены к концам рычага, и ось вращения находится ближе к F₂. В таком случае, для равновесия F₁ должна быть меньше F₂. По схеме, F₁ и F₂ выглядят примерно одинаковыми, но плечи разные, что говорит о неравновесии.

Рычаг №2:

• Плечо силы F₁ равно l₁.
• Плечо силы F₂ равно l₂.
• Момент силы F₁: M₁ = F₁ \(\cdot\) l₁ (вращает против часовой стрелки).
• Момент силы F₂: M₂ = F₂ \(\cdot\) l₂ (вращает по часовой стрелке).
• Ось вращения находится посередине. Визуально l₁ кажется равным l₂. Если F₁ = F₂, то рычаг будет в равновесии. По схеме, F₁ и F₂ приложены к концам рычага, и ось вращения находится ровно посередине. Если F₁ и F₂ равны, то рычаг будет в равновесии.

Рычаг №3:

• Плечо силы F₁ равно l₁.
• Плечо силы F₂ равно l₂.
• Момент силы F₁: M₁ = F_{1} \(\cdot\) l1} (вращает против часовой стрелки).
• Момент силы F₂: M₂ = F₂ \(\cdot\) l₂ (вращает по часовой стрелке).
• Ось вращения находится ближе к F₁. Визуально l₁ кажется меньше l₂. Если F₁ = F₂, то F_{1} \(\cdot\) l1 \(\neq\) F2} \(\cdot\) l2}, и рычаг не будет в равновесии. Сила F₂ приложена дальше от оси, чем F₁, и если они равны, то момент F₂ будет больше, и рычаг повернется по часовой стрелке.

Исходя из визуального анализа и принципа рычага, рычаг №2 находится в равновесии, если силы F₁ и F₂ равны, а плечи равны, что схематично показано. Рычаги №1 и №3, скорее всего, не в равновесии.

Вывод: Рычаг №2 находится в равновесии (при условии равенства сил и плеч, как показано на схеме).

Ответ: Будет №2
