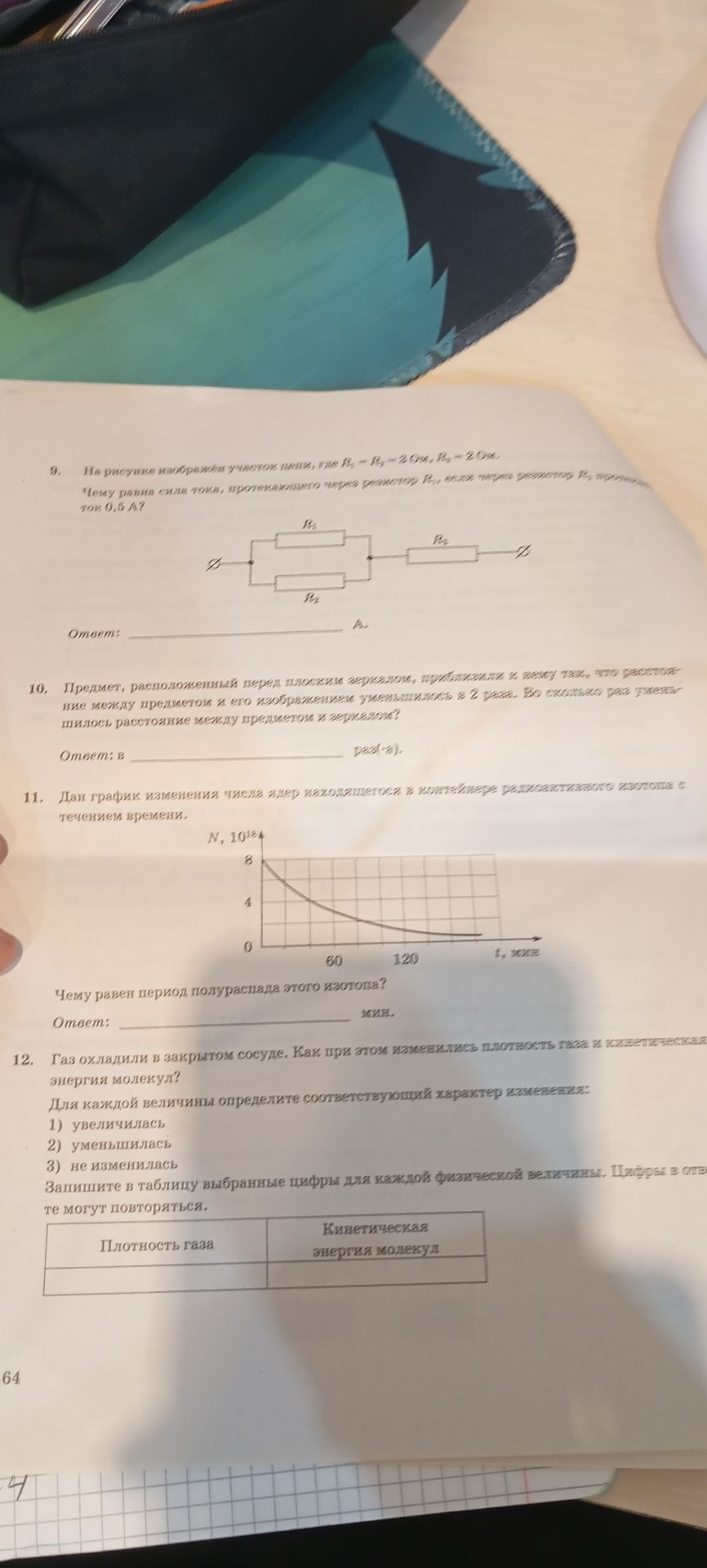

9. На рисунке изображен участок цепи, где R₁ = 2 Ом, R₂ = 2 Ом. Чему равна сила тока, протекающего через резистор R3, если через резистор R₁ протекает ток 0,5 А? Ответ: ________ A.

Решение:

Резисторы R₁ и R₂ соединены параллельно. Ток через них распределяется обратно пропорционально их сопротивлениям. Так как сопротивления R₁ и R₂ равны, то токи, протекающие через них, также равны.

I₁ = I₂ = 0,5 А.

Общий ток, протекающий через параллельное соединение R₁ и R₂, равен сумме токов:

I₁₂ = I₁ + I₂ = 0,5 А + 0,5 А = 1 А.

Ток I₁₂ проходит через резистор R₃. Следовательно, сила тока, протекающего через резистор R₃, равна 1 А.

Ответ: 1
