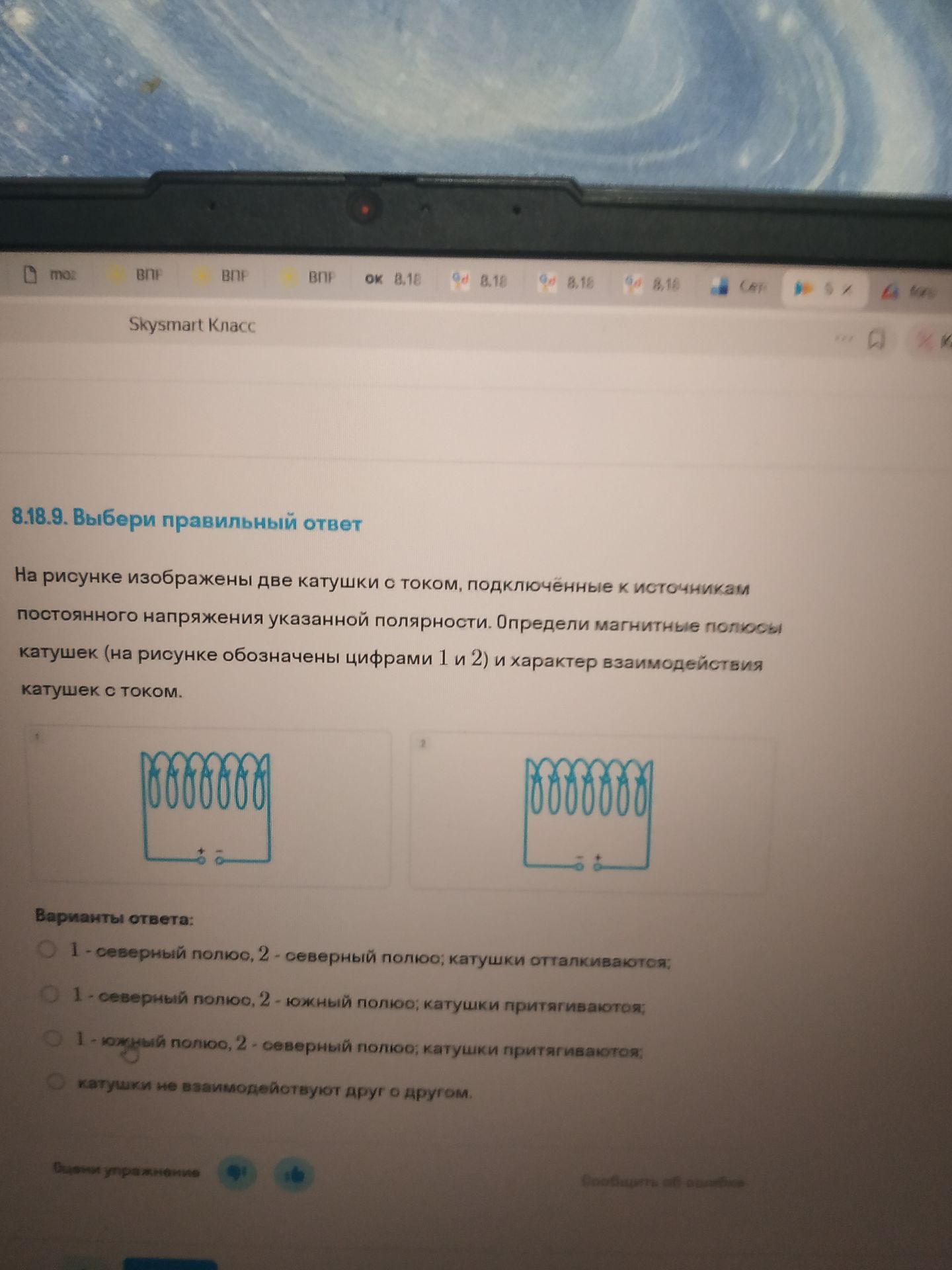

8.18.9. Выбери правильный ответ. На рисунке изображены две катушки с током, подключённые к источникам постоянного напряжения указанной полярности. Определи магнитные полюсы катушек (на рисунке обозначены цифрами 1 и 2) и характер взаимодействия катушек с током.

Решение:

Для определения магнитных полюсов катушек воспользуемся правилом буравчика (правилом правой руки). По направлению тока в катушке определяем направление магнитного поля внутри неё.

1. Катушка 1: Ток течёт от плюса к минусу источника. Направление тока в витках катушки — сверху вниз. Если обхватить катушку правой рукой так, чтобы пальцы следовали направлению тока, то большой палец укажет на северный полюс. Северный полюс катушки 1 находится слева.
2. Катушка 2: Ток течёт от плюса к минусу источника. Направление тока в витках катушки — сверху вниз. По правилу буравчика, северный полюс катушки 2 также находится слева.

Таким образом, обе катушки имеют северные полюсы, обращённые друг к другу.

Согласно закону взаимодействия магнитов, одноимённые полюсы отталкиваются.

Следовательно, катушки будут отталкиваться.

Ответ: 1 - северный полюс, 2 - северный полюс; катушки отталкиваются.
