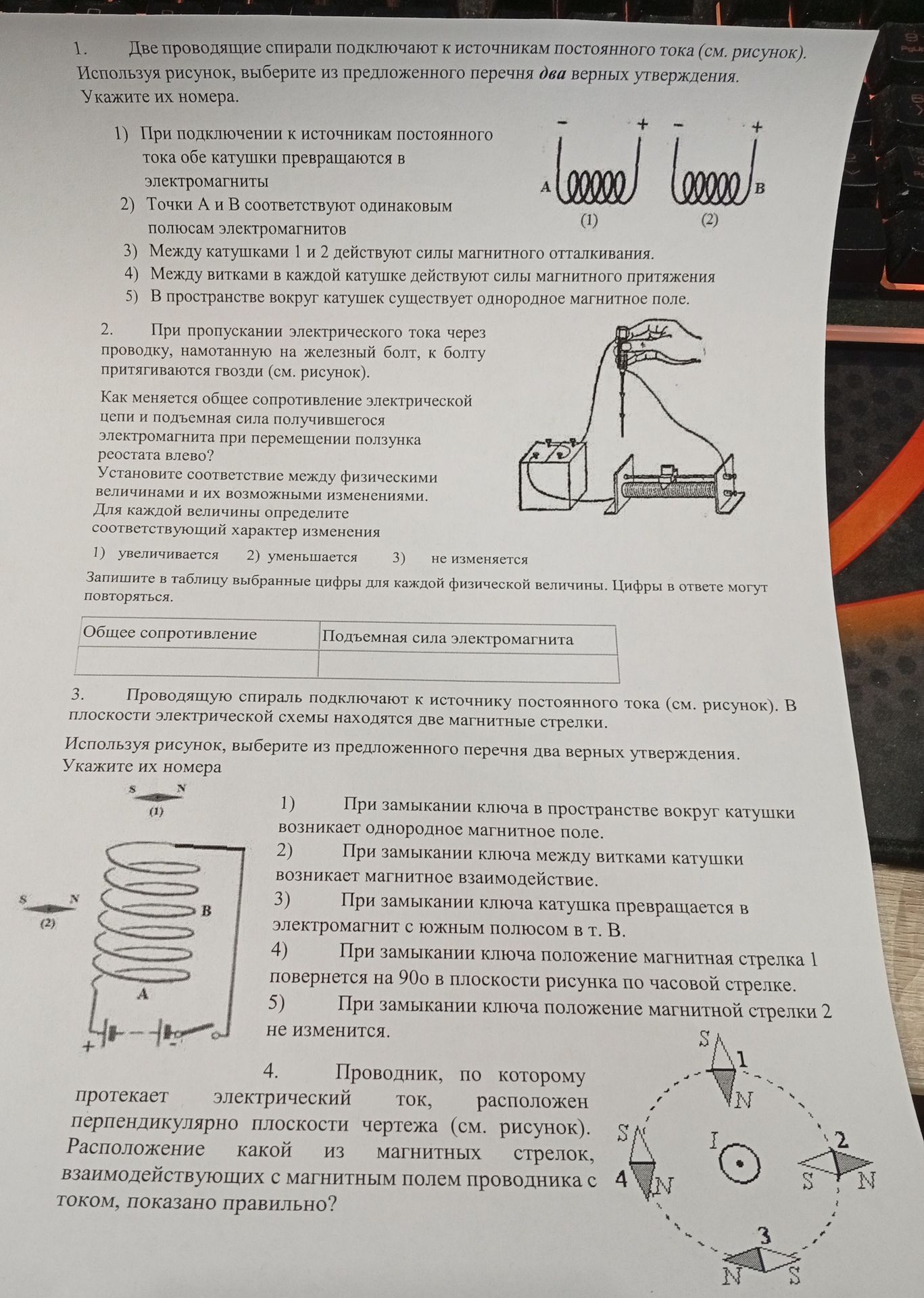

4. Проводник, по которому протекает электрический ток, расположен перпендикулярно плоскости чертежа (см. рисунок). Расположение какой из магнитных стрелок, взаимодействующих с магнитным полем проводника с током, показано правильно?

Обоснование:

Правило для определения направления магнитного поля вокруг проводника с током (правило буравчика или правой руки): Если представить, что вы вкручиваете буравчик (или обхватываете провод правой рукой) так, чтобы поступательное движение буравчика совпадало с направлением тока, то направление вращения рукоятки буравчика (или направление, куда указывают пальцы правой руки) укажет направление линий магнитного поля.

В данном случае ток течет от нас (обозначен кружком с крестом внутри, что означает ток, уходящий от наблюдателя). Линии магнитного поля будут направлены по часовой стрелке вокруг проводника.

Теперь рассмотрим каждую стрелку:

1. Стрелка 1: Ее северный полюс (N) направлен в сторону, перпендикулярную линиям поля, что некорректно. Магнитная стрелка всегда ориентируется по направлению линий магнитного поля (ее северный полюс указывает направление поля).
2. Стрелка 2: Ее северный полюс (N) направлен по касательной к окружности, по часовой стрелке, что соответствует направлению линий магнитного поля вокруг проводника с током, уходящим от наблюдателя.
3. Стрелка 3: Ее северный полюс (N) направлен против часовой стрелки, что противоречит правилу буравчика.
4. Стрелка 4: Ее северный полюс (N) направлен в сторону, перпендикулярную линиям поля, что некорректно.

Следовательно, правильное расположение магнитной стрелки — под номером 2.

Ответ: 2
