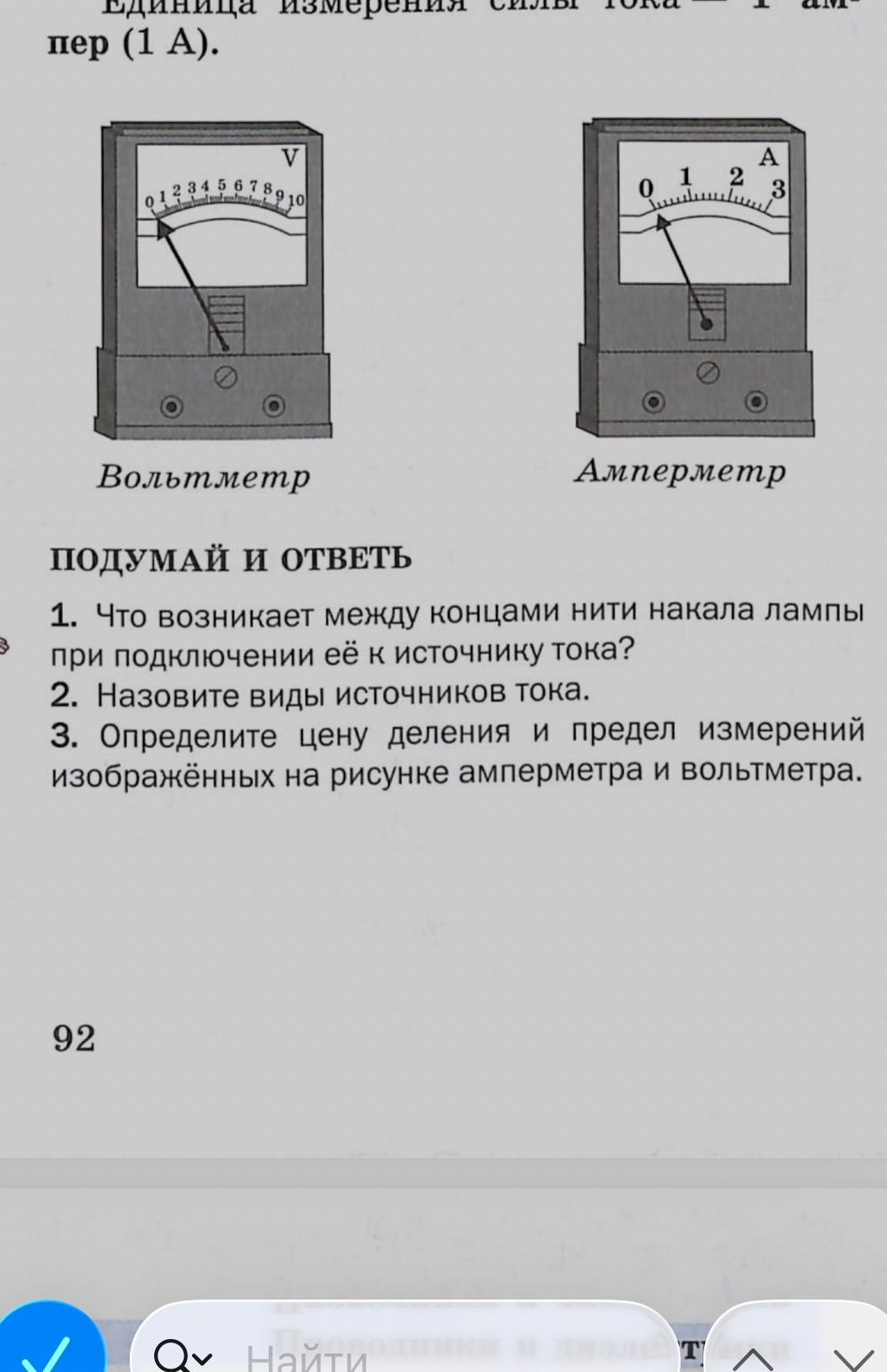

3. Определите цену деления и предел измерений изображённых на рисунке амперметра и вольтметра.

Вольтметр:

1. Шкала имеет значения от 0 до 10 В, поэтому предел измерений равен 10 В.
2. Между соседними целыми значениями 5 делений, поэтому цена одного деления: \(1:5=0.2\) В.

Амперметр:

1. Шкала имеет значения от 0 до 3 А, поэтому предел измерений равен 3 А.
2. Между соседними целыми значениями 10 делений, поэтому цена одного деления: \(1:10=0.1\) А.

Ответ: вольтметр — цена деления 0,2 В, предел измерений 10 В; амперметр — цена деления 0,1 А, предел измерений 3 А.
