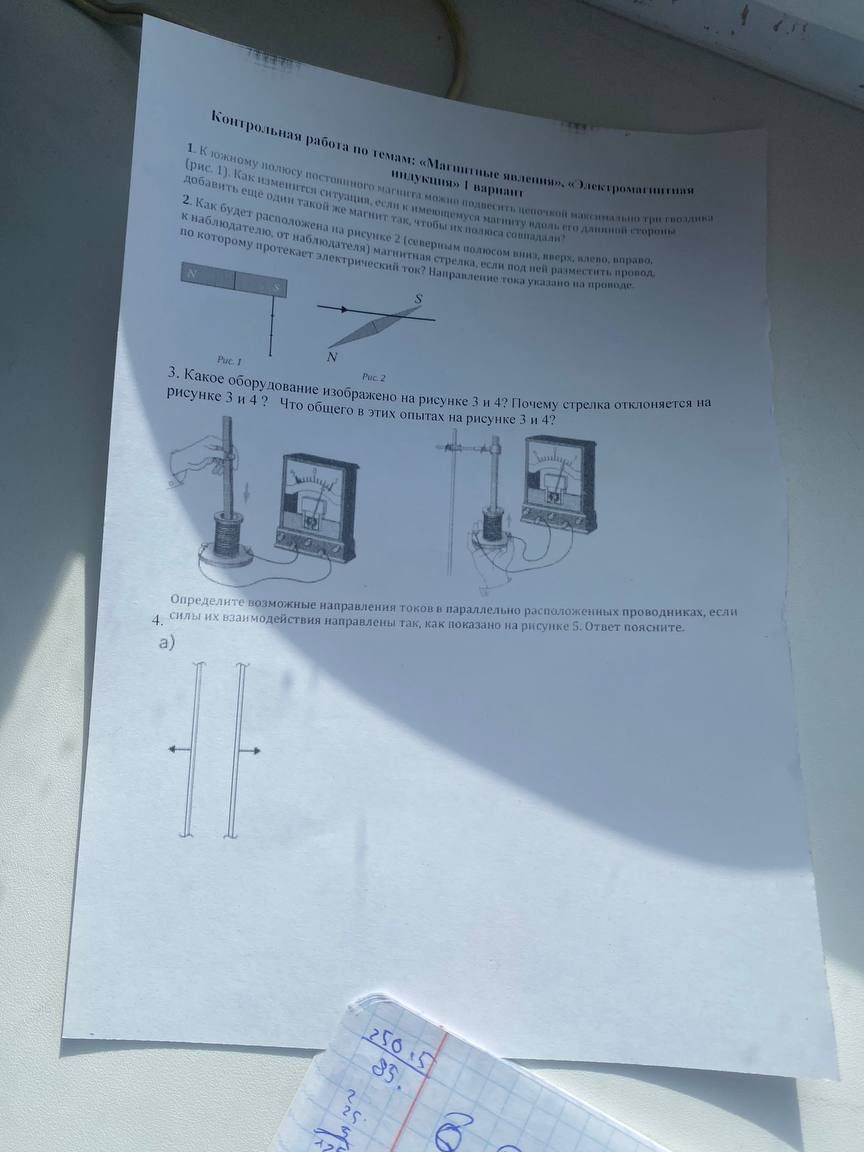

3. Какое оборудование изображено на рисунке 3 и 4? Почему стрелка отклоняется на рисунке 3 и 4? Что общего в этих опытах на рисунке 3 и 4?

Решение:

Оборудование: На рисунках 3 и 4 изображены установки для демонстрации электромагнитного взаимодействия. Основные элементы: источник тока (батарея), проводник (катушка или прямой провод), гальванометр (или амперметр, показывающий ток), магнит (магнит или электромагнит) и, в некоторых случаях, железный сердечник. Также присутствуют подвижные части (стрелки или проводники), которые могут двигаться под действием сил.

Причина отклонения стрелки:

На рисунке 3, вероятно, показан опыт, где проводник находится в магнитном поле. Когда по проводнику протекает электрический ток, на него действует сила Ампера, которая вызывает его движение и, соответственно, отклонение стрелки прибора (если проводник связан с ней).

На рисунке 4, скорее всего, изображен опыт, где магнитное поле изменяется (например, при движении магнита относительно катушки), и в катушке индуцируется электрический ток. Этот ток регистрируется гальванометром, вызывая отклонение его стрелки.

Общее в опытах:

Общее между этими опытами заключается в том, что они демонстрируют взаимодействие между электрическим током и магнитным полем. Оба опыта иллюстрируют основные принципы электромагнетизма:

• Рисунок 3: Сила, действующая на проводник с током в магнитном поле.
• Рисунок 4: Электромагнитная индукция — возникновение ЭДС (и тока) в проводнике при изменении магнитного поля.

Таким образом, оба опыта связаны с проявлением магнитных свойств электричества и электрических свойств магнетизма.

Ответ: Оборудование: установка для демонстрации сил, действующих на проводник с током в магнитном поле, или для демонстрации электромагнитной индукции. Стрелка отклоняется из-за действия силы Ампера (на проводник с током в магнитном поле) или из-за возникновения индукционного тока (при изменении магнитного поля). Общее: оба опыта демонстрируют взаимосвязь электрического тока и магнитного поля.
