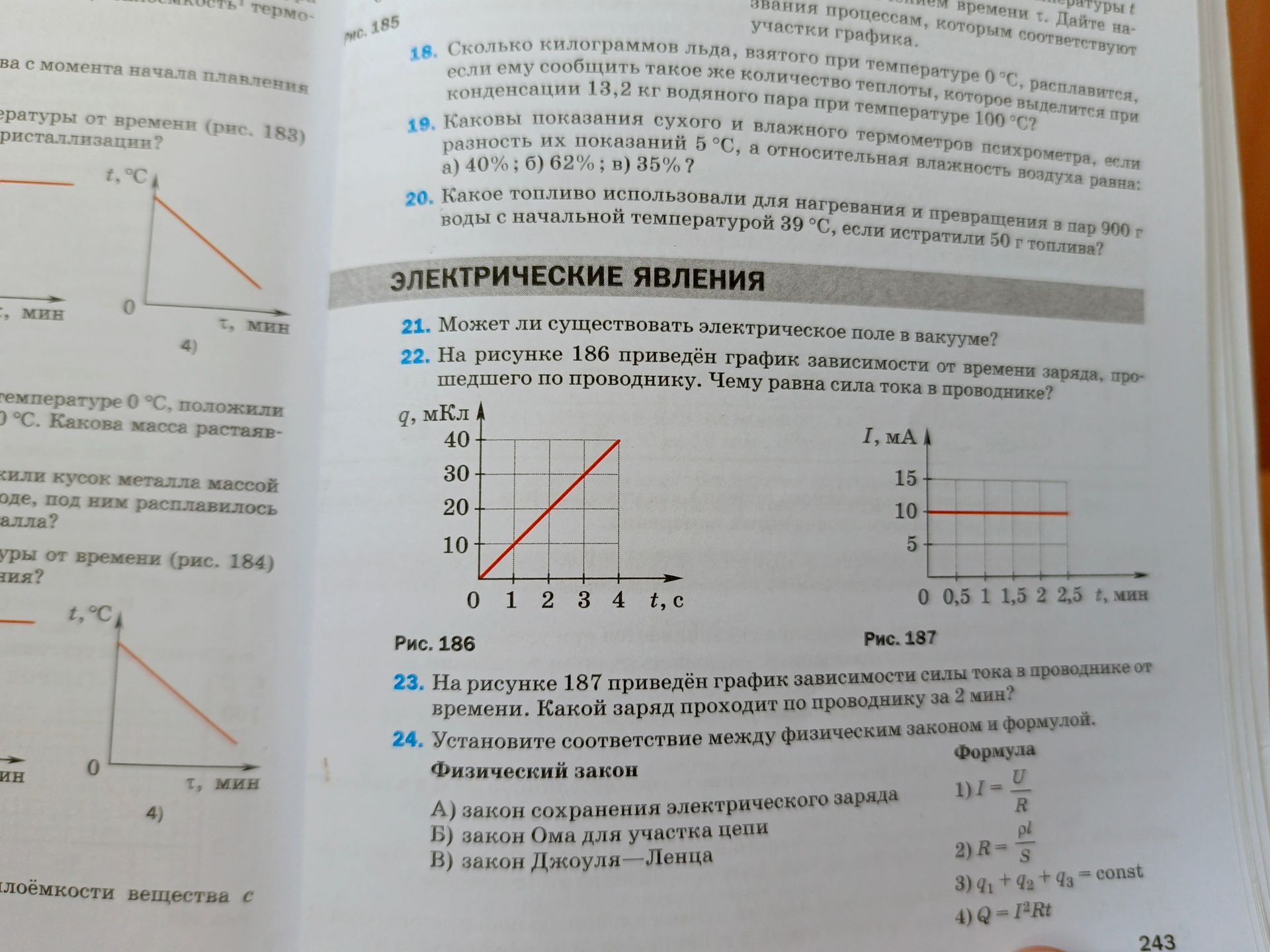

22. На рисунке 186 приведён график зависимости от времени заряда, прошедшего по проводнику. Чему равна сила тока в проводнике?

Решение:

График зависимости заряда (q) от времени (t) представляет собой прямую линию, проходящую через начало координат. Это означает, что заряд изменяется прямо пропорционально времени, что характерно для постоянного тока.

Сила тока (I) определяется как скорость изменения заряда, то есть отношение заряда к времени: \( I = \frac{\Delta q}{\Delta t} \).

По графику видим, что при \( t = 4 \) секунды, заряд \( q = 40 \) мКл.

Вычислим силу тока:

\[ I = \frac{40 \text{ мКл}}{4 \text{ с}} = 10 \text{ мКл/с} = 10 \text{ мА} \]

Ответ: Сила тока в проводнике равна 10 мА.
