22.7. В установке, схема которой приведена на рисунке к заданию 6, измеряют силу тока через миллиамперметр при перемещении движка реостата. График полученной зависимости приведён на рисунке. Выберите два верных утверждения для описания полученных закономерностей. 1) От 0 до 100 с в стальном сердечнике существует магнитное поле. 2) От 40 до 70 с движок реостата не перемещали. 3) От 0 до 40 с и от 70 до 100 с ток в правой катушке протекал в разных направлениях. 4) Заряд, прошедший через миллиамперметр в период от 40 до 70 с, равен 1,5 Кл. 5) Максимальное значение силы тока в правой катушке составило 45 мА.

Question

22.7. В установке, схема которой приведена на рисунке к заданию 6, измеряют силу тока через миллиамперметр при перемещении движка реостата. График полученной зависимости приведён на рисунке. Выберите два верных утверждения для описания полученных закономерностей. 1) От 0 до 100 с в стальном сердечнике существует магнитное поле. 2) От 40 до 70 с движок реостата не перемещали. 3) От 0 до 40 с и от 70 до 100 с ток в правой катушке протекал в разных направлениях. 4) Заряд, прошедший через миллиамперметр в период от 40 до 70 с, равен 1,5 Кл. 5) Максимальное значение силы тока в правой катушке составило 45 мА.

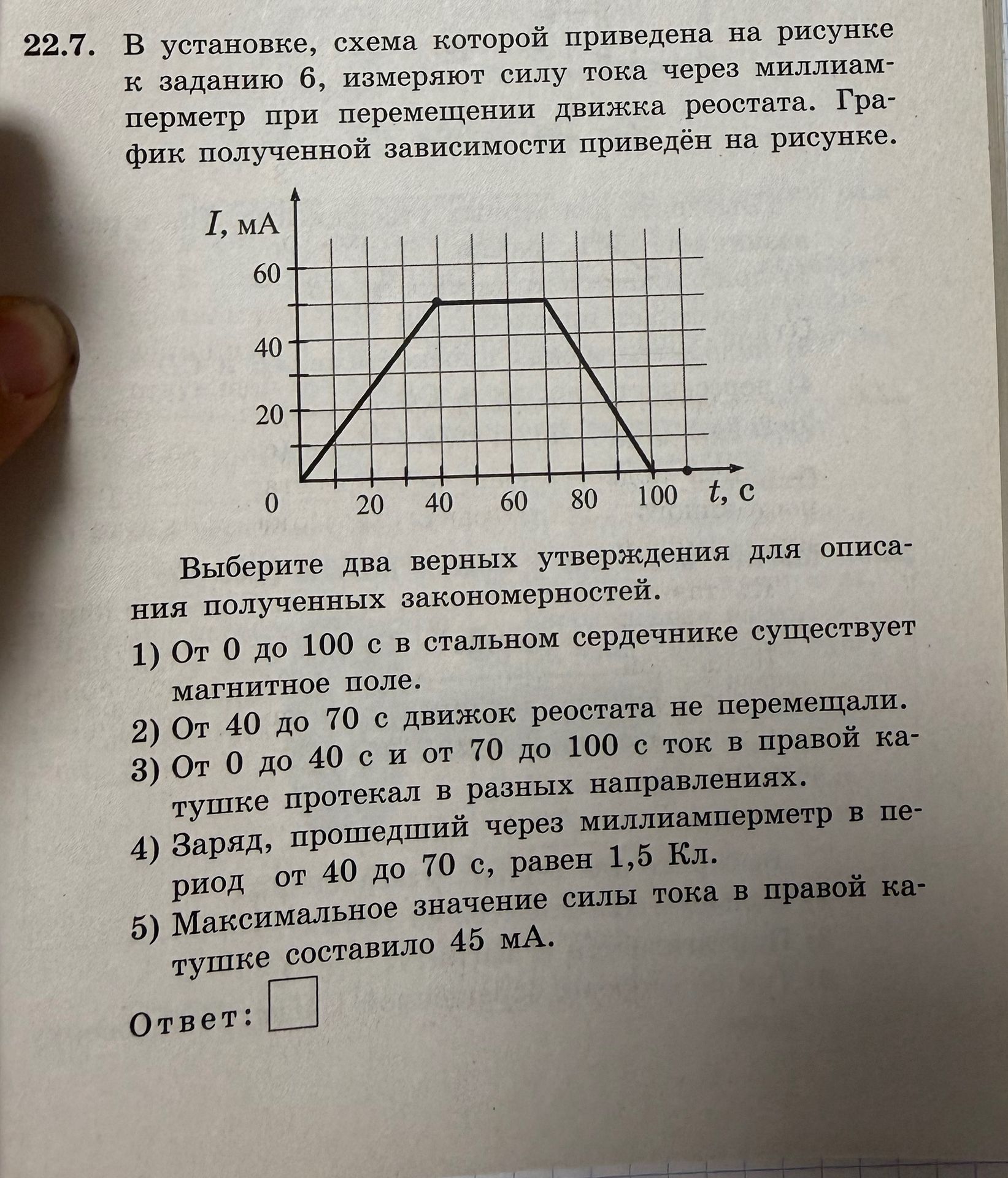

Фото задания

Accepted Answer

Анализ графика:

График показывает зависимость силы тока \( I \) (в миллиамперах) от времени \( t \) (в секундах).

С 0 по 40 с: ток линейно возрастает от 0 до 40 мА.
С 40 по 70 с: ток постоянный и равен 40 мА.
С 70 по 100 с: ток линейно убывает от 40 до 0 мА.

Проверка утверждений:

1) От 0 до 100 с в стальном сердечнике существует магнитное поле. Утверждение верно. Когда через катушку течет ток (даже переменный), в сердечнике возникает магнитное поле.
2) От 40 до 70 с движок реостата не перемещали. Утверждение верно. На участке 40-70 с сила тока постоянна (40 мА). При движении движка реостата сопротивление меняется, а значит, и сила тока должна меняться (согласно закону Ома \( I = \frac{U}{R} \)), если напряжение постоянно.
3) От 0 до 40 с и от 70 до 100 с ток в правой катушке протекал в разных направлениях. Утверждение неверно. Направление тока определяется направлением его изменения. На участке 0-40 с ток нарастает, на участке 70-100 с — убывает. В обоих случаях ток течет в одном направлении, но меняется его величина.
4) Заряд, прошедший через миллиамперметр в период от 40 до 70 с, равен 1,5 Кл. Утверждение неверно. Заряд \( q \) равен площади под графиком. На участке 40-70 с: \( q = I \cdot \Delta t = 40 \text{ мА} \cdot (70 - 40) \text{ с} = 40 \cdot 10^{-3} \text{ А} \cdot 30 \text{ с} = 1200 \text{ мКл} = 1.2 \text{ Кл} \).
5) Максимальное значение силы тока в правой катушке составило 45 мА. Утверждение неверно. Максимальное значение силы тока наблюдается на участке 40-70 с и составляет 40 мА.

Ответ: 1, 2
